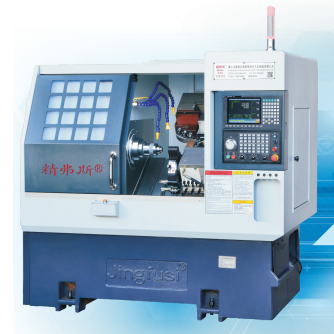

Pelarik CNC dengan Katil Cenderung dan Barisan Alatan

Pelarik CNC berkualiti tinggi dengan Katil condong dan Barisan Alat ditawarkan oleh pengeluar China Jingfusi®. Beli Pelarik CNC dengan Katil Cenderung dan Barisan Alat yang berkualiti tinggi secara langsung dengan harga yang rendah.

Hantar Pertanyaan

Penerangan Produk

Jingfusi® ialah pengeluar, pembekal dan pengeksport CNC terkemuka China dengan Katil Cenderung dan Barisan Alatan. Mematuhi mengejar kualiti produk yang sempurna, supaya Mesin Larik CNC kami telah berpuas hati oleh ramai pelanggan. Reka bentuk yang melampau, bahan mentah berkualiti, prestasi tinggi dan harga yang kompetitif adalah apa yang setiap pelanggan inginkan, dan itu juga yang kami boleh tawarkan kepada anda. Sudah tentu, juga penting ialah perkhidmatan selepas jualan kami yang sempurna. Jika anda berminat dengan perkhidmatan kami, anda boleh berunding dengan kami sekarang, kami akan membalas anda dalam masa!

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

Spesifikasi Utama
item	unit	Spesifikasi	Teguran
Maks. diameter pusingan	mm	250
Maks. ayunan diam. atas mesin pelarik	mm	Ø500
Maks. pusingan diameter melalui katil gelongsor	mm	Ø160
Ijazah katil senget	ijazah	35°
Perjalanan berkesan paksi-X	mm	1000
Perjalanan berkesan paksi-Z	mm	400
paksi X/Z maks. kelajuan perjalanan yang pantas	m/min	24
Saiz meja: L X W	mm	700 x 290
Saiz mesin: L x W x H	mm	2100x 1580 x 1800
Berat bersih mesin	kg	2600
	pcs	8
Alat segi empat sama	mm	20 x 20
Saiz pisau lubang	mm	Ø20
Jumlah kuda	kw	13
Purata penggunaan kuasa	kw/j	2
Bentuk muka gelendong		A2-5	52:A2-6;CK36:A2-4
Kelajuan gelendong	rpm	6000	52:4200;CK36:5000
Tetapan kelajuan gelendong	rpm	1-4500	52:1-3500;CK36:1-4500
Tork Berkadar Spindle	Nm	35Nm(1500r/min)	52:47.8nm;CK36:38Nm
Diameter bar maksimum	mm	Ø45	52:Ø50;CK36::Ø50

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Standard kilang


Pukulan jejari gelendong,		Kesan kehabisan kon luar	0.0035


Kedudukan ulang paksi X，X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Z，Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
