Cnc bubur dengan katil cenderung

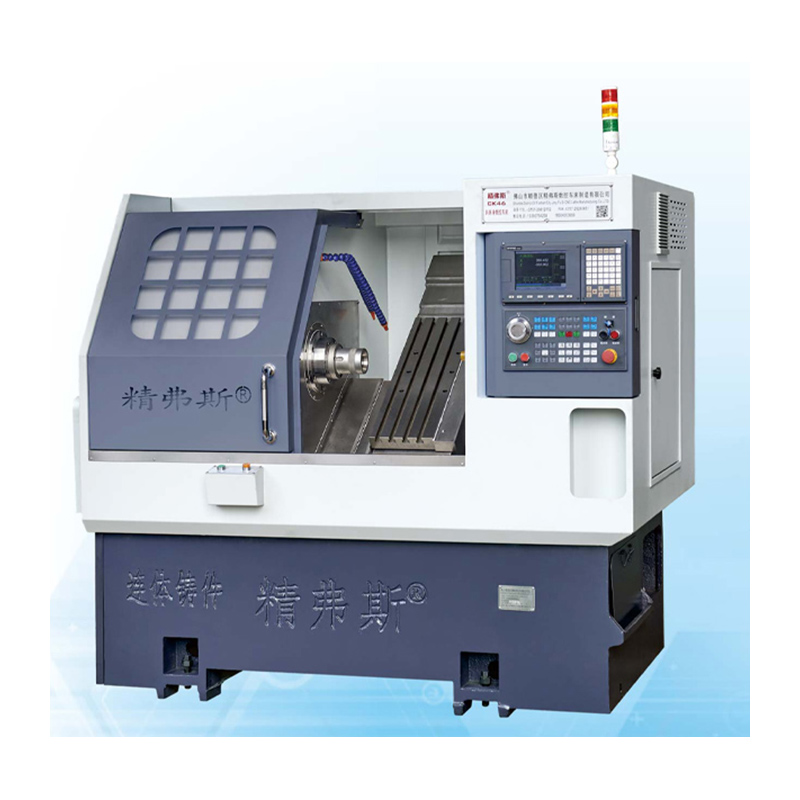

Lathe Jingfusi® CNC dengan katil cenderung diperbuat daripada pasir resin berkualiti tinggi yang dipilih, dan katil asas dilemparkan secara terperinci dan tertakluk kepada rawatan penuaan yang ketat. Ia mempunyai ketegaran yang tinggi, prestasi dan kekuatan penyerapan kejutan yang sangat baik, yang memastikan kestabilan mesin. Kaedah pemasangan rod skru yang dipasang dan dipasang di pusat meningkatkan ketepatan dan pemprosesan ketepatan alat mesin.

Model:CK46

Hantar Pertanyaan

Penerangan Produk

Jingfusi® CNC Lathe dengan katil cenderung mempunyai ciri -ciri penyingkiran cip mudah, fungsi lengkap, prestasi yang sangat baik, ketegaran tinggi, kecekapan tinggi, dan ketepatan yang tinggi. Terutamanya digunakan dalam bahagian auto, injap paip, acuan dan industri lain. Ia juga sesuai untuk pemprosesan batch aci, cakera dan bahagian lain dengan saiz kompleks, pelbagai saiz dan keperluan ketepatan yang tinggi. Ia secara automatik dapat menyelesaikan pemprosesan cip lingkaran dalaman dan luaran, alur, kon, permukaan sfera, pelbagai benang metrik dan inci dan badan berputar yang lain. Casting semuanya diperbuat daripada pasir resin, yang telah menjalani rawatan penuaan dan mempunyai kestabilan yang baik, kekuatan tinggi dan pengekalan ketepatan yang baik.

Rajah Perjalanan Mesin

Butiran Produk

Senarai Parameter

projek		unit	CK46	CK52	CK76
Panjang putaran maksimum		mm	350
Diameter putaran maksimum di atas katil		mm	Ø 500
Diameter putaran maksimum di papan luncur		mm	Ø 160
Kecenderungan katil		°	35 °
Perjalanan berkesan paksi x/z		mm	Diameter 1000/400
Spesifikasi skru paksi x/z		mm	32
Spesifikasi kereta api x/z paksi		mm	35
X/Z-Axis Motor Power		Kw	1.3
Pergerakan pantas maksimum paksi x/z		m/my	24
Panjang alat mesin x lebar x ketinggian		mm	2100x1580x1800
Jumlah berat mesin keseluruhan		Kg	2600
Nombor pisau		Betulkan	8
Saiz pisau persegi		mm	20x20
Saiz pemotong lubang bulat		mm	Ø20
Jumlah kuasa		kw	13	13	16
Penggunaan kuasa purata		Kw / h	2	2	2.5
Aci utama	Bentuk muka akhir gelendong		A2-5	A2-6	A2 -8


	Kelajuan gelendong maksimum	r/min	6000 (ditetapkan hingga 4500)	4200 (ditetapkan hingga 3500)	3200 (ditetapkan hingga 2500)
	Kuasa motor spindle	Kw	7.5	7.5	11
	Tork dinilai motor gelendong	Nm	47.8nm	47.8nm	72nm
	Diameter lulus bar maksimum	mm	Ø 45	Ø 51	Ø 75

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Rentak radial gelendong,		Mengesan larian luar kon	0.0025


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
