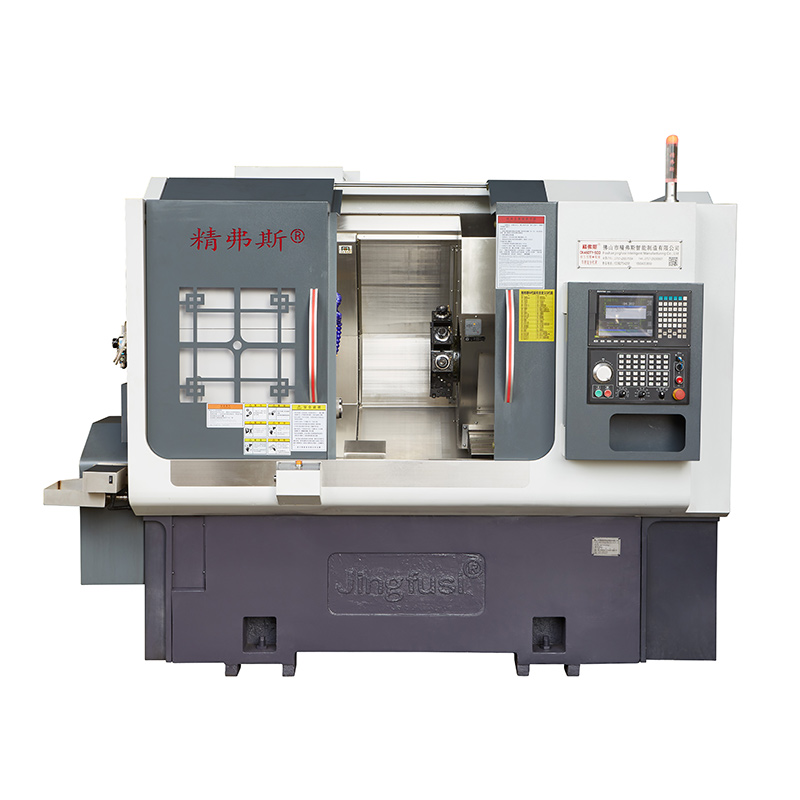

CNC Milling dan Mengubah Mesin Komposit

Pengilangan CNC dan mesin komposit yang dibuat di pembekal China, yang sering disebut sebagai mesin pemusnahan Mill CNC, adalah sekeping peralatan pembuatan yang serba boleh yang menggabungkan keupayaan kedua-dua proses penggilingan dan perubahan. Mesin ini direka untuk pemesinan ketepatan dan menawarkan pelbagai aplikasi dalam pelbagai industri.

Model:CK46DTY

Hantar Pertanyaan

Penerangan Produk

Keupayaan penggilingan: Mesin Komposit Pengilangan CNC dan Turning dilengkapi dengan alat penggilingan yang boleh melakukan operasi seperti penggerudian, membosankan, kontur, dan slotting. Alat ini digunakan untuk mengeluarkan bahan dari bahan kerja untuk mencipta bentuk dan ciri yang kompleks.

Keupayaan beralih: Lathe CNC dengan turret dan stok ekor hidraulik mempunyai gelendong pelarik dengan keupayaan untuk memutar bahan kerja. Spindle ini digunakan untuk beralih operasi, yang melibatkan penyingkiran bahan dengan memotong sebagai bahan kerja berputar. Beralih boleh digunakan untuk mencipta bentuk silinder dan kerucut, serta benang.

Kawalan Multi-Axis: Mesin giliran kilang CNC sering mempunyai pelbagai paksi pergerakan, yang membolehkan pemesinan yang tepat dan kompleks. Paksi ini boleh termasuk paksi x, y, z, dan putaran, yang membolehkan pemesinan bahagian dari pelbagai sudut dan orientasi.

Pengubah Alat Automatik: Turret CNC beralih dan mesin gabungan penggilingan mungkin termasuk penukar alat automatik yang boleh menukar alat pemotongan yang berbeza dengan cepat dan cekap, membolehkan pemesinan tanpa gangguan dan fleksibiliti yang meningkat.

Pengapit bahan kerja: Mesin ini dilengkapi dengan mekanisme untuk mengepung dan memegang bahan kerja dengan selamat semasa pemesinan, memastikan ketepatan dan kebolehulangan.

Integrasi CAD/CAM: Mesin giliran kilang CNC biasanya dikawal oleh perisian komputer yang dapat mentafsir CAD (reka bentuk bantuan komputer) dan fail cam (pembuatan bantuan komputer). Ini membolehkan pengaturcaraan operasi pemesinan yang tepat dan pengeluaran bahagian kompleks.

Ketepatan Tinggi: Mesin -mesin ini dikenali dengan ketepatan tinggi dan toleransi yang ketat, menjadikannya sesuai untuk aplikasi yang memerlukan pemesinan yang rumit dan tepat.

Fleksibiliti: Mesin giliran kilang CNC adalah serba boleh dan boleh digunakan dalam pelbagai industri, termasuk pembuatan aeroangkasa, automotif, perubatan, dan umum.

Kecekapan: Gabungan pengilangan dan operasi beralih dalam mesin tunggal meningkatkan kecekapan pengeluaran, kerana ia mengurangkan keperluan untuk pelbagai persediaan dan pemindahan antara mesin yang berbeza.

Pengeluaran bahagian kompleks: Mesin giliran kilang CNC sangat sesuai untuk menghasilkan bahagian-bahagian yang kompleks dengan kedua-dua ciri giling dan bertukar, kerana mereka dapat melakukan semua operasi yang diperlukan dalam satu persediaan.

Mesin gabungan dan penggilingan automatik ini biasanya digunakan dalam pengeluaran komponen dan bahagian yang memerlukan pemesinan rumit dan tepat, seperti komponen enjin, bahagian aeroangkasa, peranti perubatan, dan banyak lagi. Mereka adalah aset yang berharga dalam proses pembuatan moden, kerana mereka menyelaraskan pengeluaran dan meningkatkan kecekapan.

CNC Milling dan Mengubah Rajah Perjalanan Mesin Komposit

CNC Milling and Turning Composite Machine

Butiran Produk

Senarai Parameter Mesin Komposit CNC dan Mengubah dan Mengubah Komposit

item	Model pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	r/min	4200 (tetapan 3500)	3200 (Tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
suapan	Strok maksimum x/z/y paksi	mm	260/500/± 60
	Kepala kuasa 90 ° melewati pusat gelendong	mm	30
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 16)/ 24 (tetapan 16)/ 14 (tetapan 8)
	Rod skru paksi x/z/y	mm	40
	Trek roller paksi x/z/y	mm	35/45/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT55
	Collet kepala kuasa	Adalah	ER32
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm, generasi baru yang opopsional3.1 kW /15nm
	Kuasa/tork motor kepala kuasa turret	Kw / nm	Generasi Baru 3.1 kW/15nm
	Kelajuan maksimum motor kuasa turret	r/min	6000 (tetapan 4000), kelajuan umum ≤4000
	Kuasa/tork motor kepala kuasa	Kw / nm	3.1 kW/15nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
Tailstock	Strok tailstock	mm	520
	Strok hidraulik maksimum tailstock	mm	100
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Peranti brek kedudukan spindle		Hidraulik, boleh diprogramkan
	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1680x1900
	Jumlah berat mesin keseluruhan	Kg	5000kg
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3

Turret beralih dan penggilingan ketepatan alat mesin gabungan

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
