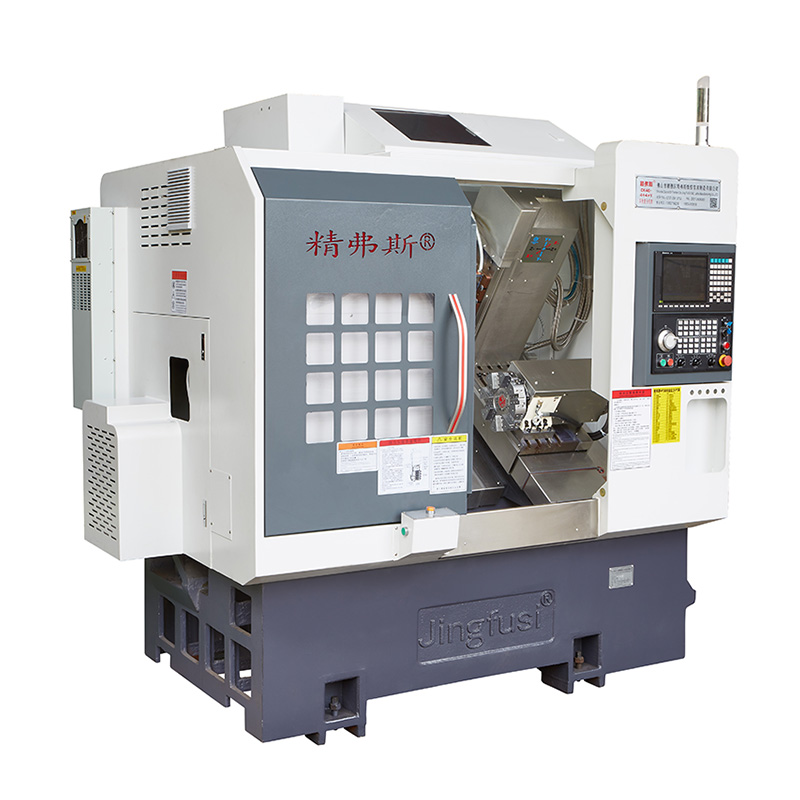

Mesin Pusat Pusat Multi-Tasking CNC

Memperkenalkan Mesin Pusat Pusat Multi-Tasking CNC-Penyelesaian Terbaik untuk Pemesinan Ketepatan Berkualiti Tinggi. Mesin yang berkuasa ini telah direka untuk memenuhi tuntutan walaupun aplikasi perubahan yang paling kompleks, menjadikannya pilihan yang ideal untuk perniagaan yang memerlukan tahap ketepatan dan kecekapan tertinggi.

Model:CK52-5+5+Y

Hantar Pertanyaan

Penerangan Produk

Dibina untuk bertahan, mesin Pusat Pusat Multi-Tasking CNC adalah mesin yang tahan lama dan boleh dipercayai yang mampu mengendalikan pelbagai tugas-dari operasi pemusnahan dan penggerudian mudah ke tugas yang lebih kompleks seperti penggilingan, pemotongan benang dan banyak lagi.

Salah satu ciri utama mesin Pusat Pusat Multi-Tasking CNC adalah sistem kawalan lanjutannya, yang membolehkan pengendali dengan mudah memprogramkan dan mengawal setiap aspek proses pemesinan, memastikan ketepatan dan ketepatan maksimum. Dengan antara muka yang mesra pengguna, mesin ini mudah digunakan dan boleh disesuaikan dengan cepat untuk memenuhi keperluan mana-mana pekerjaan.

Sebagai tambahan kepada sistem kawalan lanjutannya, mesin Pusat Pusat Multi-Tasking CNC juga mempunyai pelbagai komponen berkualiti tinggi, termasuk sistem gelendong maju, panduan linear ketepatan tinggi dan asas besi tahan lama. Komponen ini berfungsi dalam keharmonian yang sempurna untuk memastikan setiap pekerjaan selesai dengan standard tertinggi.

Sama ada anda adalah perniagaan kecil atau syarikat yang lebih besar, mesin Pusat Pusat Multi-Tasking CNC adalah pilihan yang sempurna untuk semua keperluan pemesinan anda. Dengan ciri-ciri canggihnya, pembinaan tahan lama dan ketepatan yang luar biasa, mesin ini pasti melebihi jangkaan anda dan memberikan anda tahun yang boleh dipercayai dan berkualiti tinggi.

Kesimpulannya, mesin pusat berpusing multi-tugas CNC adalah penyelesaian terbaik untuk perniagaan yang menuntut yang terbaik dalam pemesinan ketepatan. Dengan ciri-ciri canggihnya, antara muka mesra pengguna dan pembinaan yang boleh dipercayai, ia pasti akan memberikan anda prestasi yang boleh dipercayai dan cekap. Jadi mengapa menunggu? Hubungi kami hari ini untuk mengetahui lebih lanjut mengenai mesin yang luar biasa ini dan bagaimana ia dapat mengubah perniagaan anda.

Rajah Perjalanan Mesin

Butiran Produk

Senarai Parameter

item	kandungan	unit	CK46-5+5+y	CK52-5+5+y
Skop pemprosesan	Berayun di atas katil	mm	Ø 500
	Panjang bulatan luar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
paksi utama	Kelajuan gelendong maksimum	r/min	6000 (ditetapkan hingga 4000)	4500 (ditetapkan hingga 3500)
	Jenis kepala gelendong		A2-5	A2-6
	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
suapan	Strok maksimum x/z/y paksi	mm	800/470/310
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18)/24 (tetapan 18)/15 (tetapan 8)
	Rod skru paksi x/z/y	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Menara pisau	Lapan Turret Stesen	PCS	8 stesen, boleh dilengkapi dengan pemegang alat lubang ganda, pilihan dengan 12 stesen
Kepala kuasa	Borang Memegang Alat Ketua Kuasa		ER25
	Kelajuan maksimum kepala kuasa	r/min	6000 (ditetapkan hingga 4000), boleh digunakan untuk memproses produk dari 4000
	Penggerudian pemasangan maksimum dan diameter kepala penggilingan	mm	Ø 16
	Jarak antara aci kepala kuasa dan aci	mm	65
jentera elektrik	Kuasa/tork motor utama	Kw / nm	7.5 kW/47.75nm, pilihan 11kW/70.03nm pilihan untuk bahagian keluli dengan kapasiti pemprosesan 80 dan ke atas
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 1.8kW/11.5nm. Generasi baru pilihan 2.4 kW/dinilai 11.5nm
	X/Z Power Head Motor Power/Tork	Kw / nm	2.4 kW/11.5nm
	Kelajuan maksimum motor kepala kuasa	r/min	5000
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik
	Kecenderungan katil	°	35 °
	Panjang Plat Panjang Panjang X Lebar	mm	700x290
	Panjang alat mesin x lebar x ketinggian	mm	2200x1580x2000
	Jumlah berat mesin keseluruhan	Kg	3430
	Jumlah kuasa	kw	13
	Penggunaan kuasa purata	Kw / h	2

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
