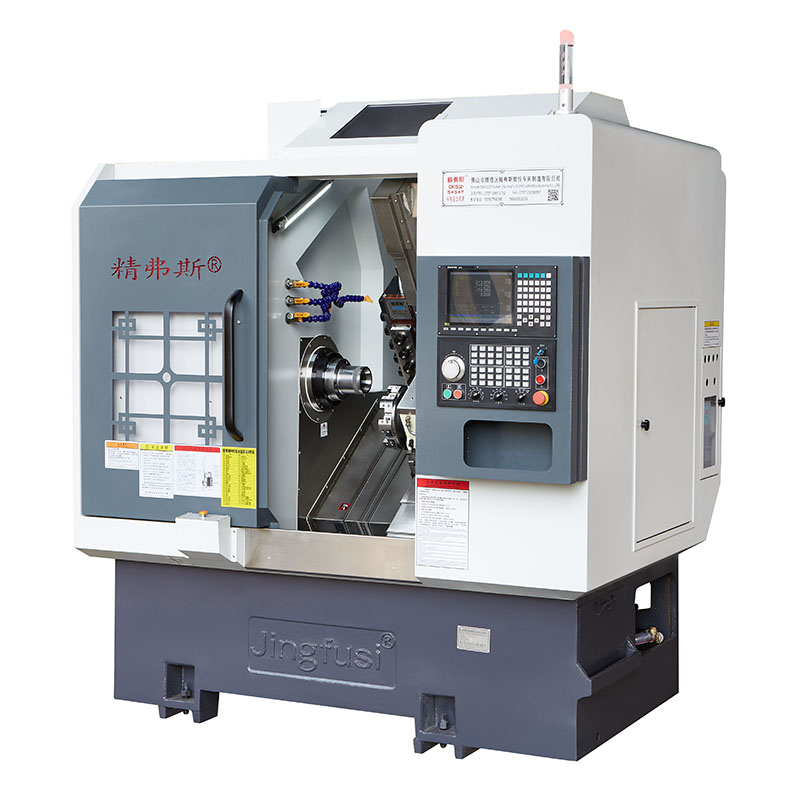

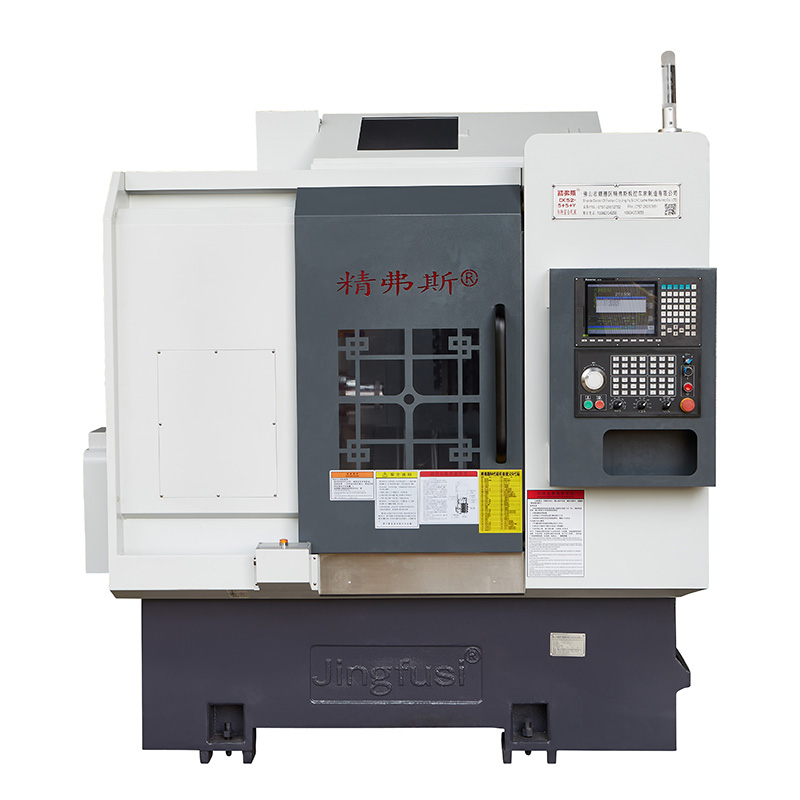

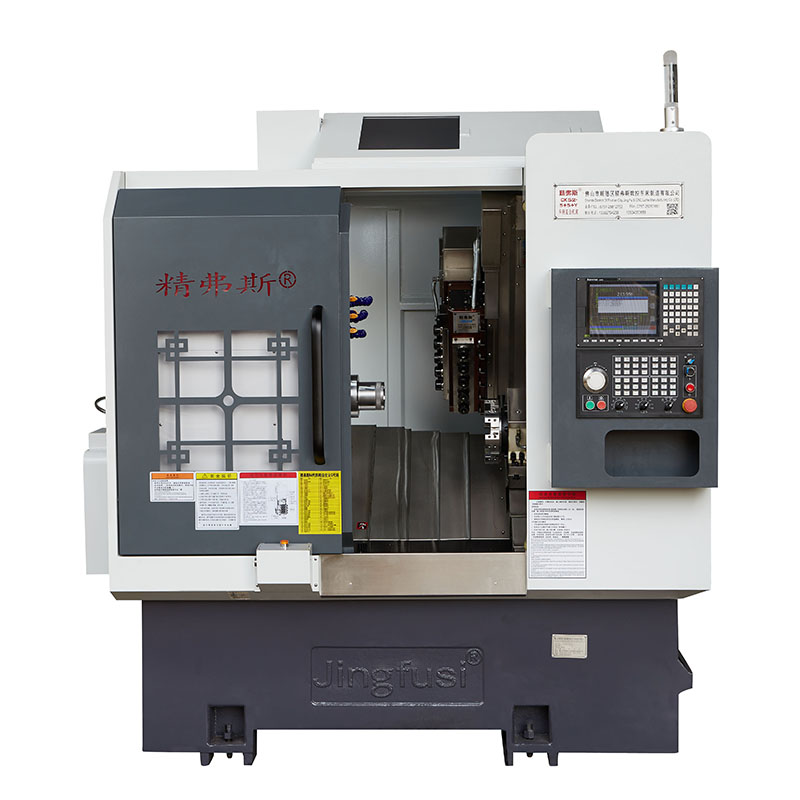

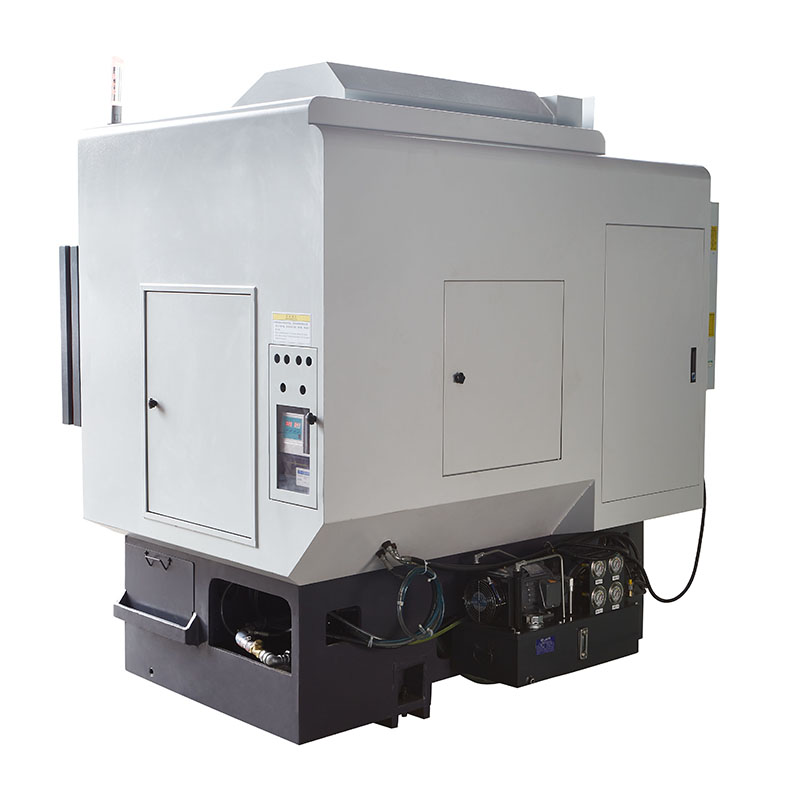

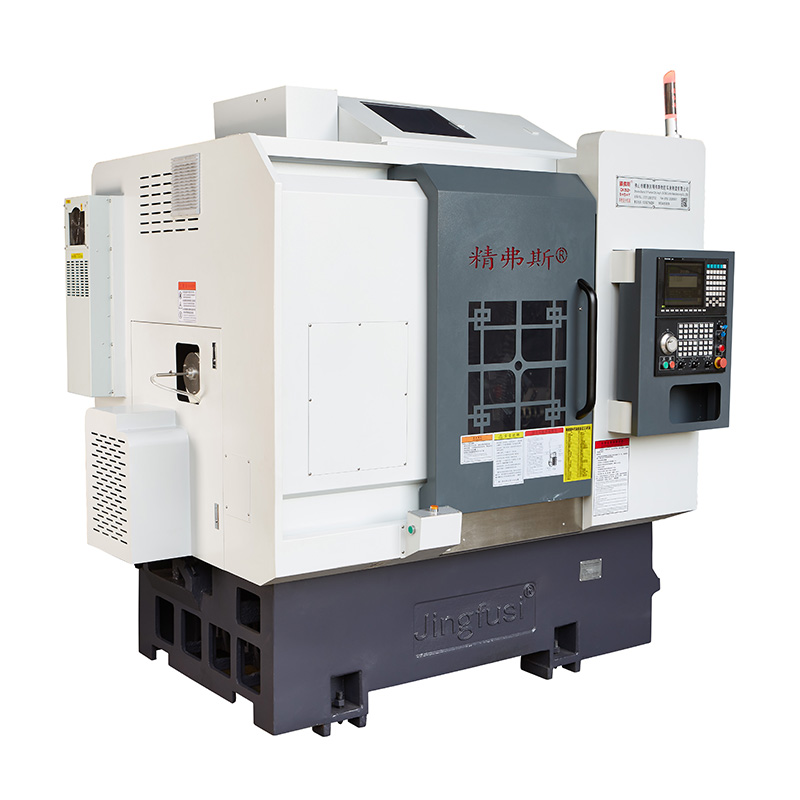

Mesin kompaun giliran dan penggilingan CNC

Setelah mengumpulkan kepakaran yang luas dalam pembuatan mesin kompaun CNC dan penggilingan, Jingfusi® dilengkapi dengan baik untuk menawarkan pelbagai pilihan mesin-mesin ini. Mesin kompaun CNC yang berkualiti tinggi kami disesuaikan dengan pelbagai aplikasi. Sekiranya anda memerlukan bantuan, jangan ragu untuk mengakses sokongan dalam talian masa nyata kami. Di luar katalog produk yang disediakan, kami juga menawarkan pilihan untuk menyesuaikan produk unik mengikut keperluan dan spesifikasi yang tepat.

Model:CK76DTY

Hantar Pertanyaan

Penerangan Produk

Dengan pengalaman luas kami dalam menghasilkan mesin kompaun CNC dan penggilingan, Jingfusi® bersedia sepenuhnya untuk menyediakan pelbagai mesin ini. Mesin kompaun CNC dan penggilingan kami adalah berkualiti tinggi dan boleh disesuaikan dengan pelbagai aplikasi. Sekiranya anda memerlukan sebarang bantuan, jangan ragu untuk menggunakan sokongan dalam talian kami. Selain itu, kami menawarkan fleksibiliti untuk menyesuaikan produk eksklusif untuk memenuhi keperluan dan spesifikasi khusus anda, melampaui apa yang disenaraikan dalam katalog produk kami.

Senarai Parameter

item	Model pelarik	unit	CK46DTY	CK52DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 600
	Panjang bulatan luar maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
paksi utama	Kelajuan gelendong maksimum	r/min	6000 (tetapan 4500)	4200 (tetapan 3500)

	Jenis kepala gelendong		A2-5	A2-6
	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
suapan	Strok maksimum x/z/y paksi	mm	800/400/± 60


	Kepala kuasa 90 ° melewati pusat gelendong	mm	60
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18) / 24 (tetapan 18) / 15 (tetapan 12)
	Rod skru paksi x/z/y	mm	32/32/32
	Trek roller paksi x/z/y	mm	35/35/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT45, pilihan BMT55

	Collet kepala kuasa	Adalah	ER25
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø25
Tailstock	Kuasa/tork motor utama	Kw / nm	7.5 kW/dinilai 47nm	11kW/Rated 72nm


	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 1.8kW/11.5n. Generasi baru pilihan2.4 kW/dinilai 11.5nm
	Kelajuan maksimum motor kuasa turret	r/min	80000 ° (kepala kuasa ≤7000 perubahan, 90 ° kepala kuasa ≤6000 perubahan)
	Kuasa/tork motor kepala kuasa	Kw / nm	8.5 kW/dinilai 16.5nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik


	Kecenderungan katil	°	35 °
	Panjang alat mesin x lebar x ketinggian	mm	2200x1500x1900
	Jumlah berat mesin keseluruhan	Kg	3900kg
	Jumlah kuasa	kw	15
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
