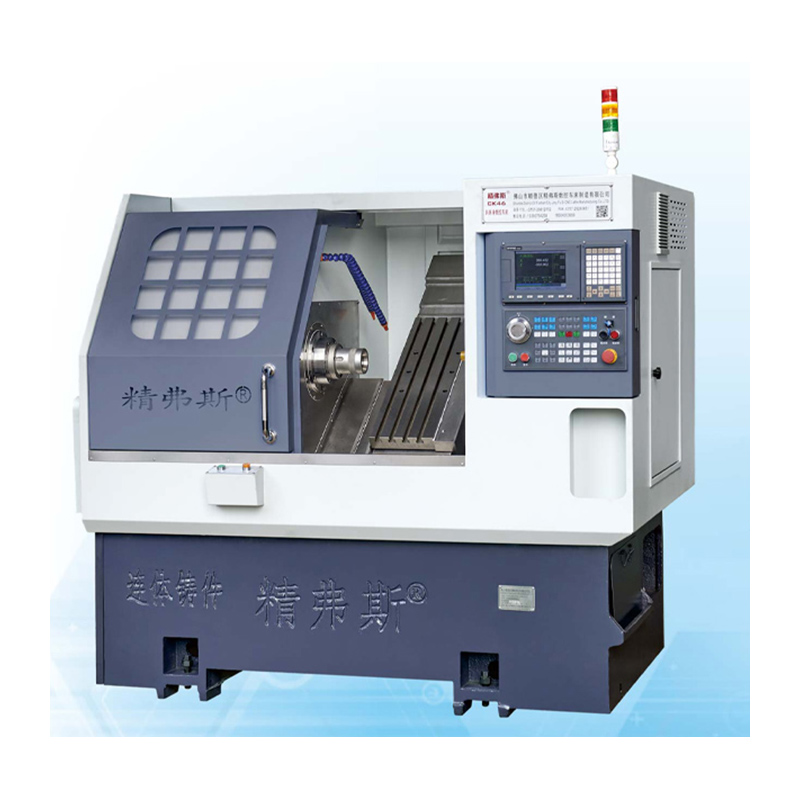

CNC beralih dan mesin penggilingan

Jingfusi® CNC Turning and Milling Machine adalah penyelesaian utama untuk kerja logam ketepatan. Sama ada anda ingin menghasilkan komponen kompleks atau bahagian mudah, mesin kami direka untuk memenuhi keperluan pembuatan anda. Dengan ciri-ciri canggih dan komponen berkualiti tinggi, mesin pemusnahan CNC dan penggilingan kami adalah pilihan yang sesuai untuk perniagaan yang ingin menyelaraskan proses pengeluaran mereka.

Model:CK76DTY

Hantar Pertanyaan

Penerangan Produk

Pemesinan yang tepat untuk produktiviti yang dipertingkatkan

Mesin pemusnahan dan penggilingan CNC kami direkayasa untuk ketepatan dan ketepatan. Ia menggunakan teknologi canggih untuk memastikan bahawa setiap bahagian yang dihasilkan adalah kualiti tertinggi. Dengan keupayaan pemesinan yang tepat, mesin kami beroperasi dengan cepat, menjimatkan masa dan meningkatkan produktiviti anda. Selain itu, dengan antara muka yang mudah digunakan, anda boleh menyediakan dan menjalankan pekerjaan anda dengan mudah.

Fleksibiliti untuk pelbagai aplikasi

Mesin pemusnahan dan penggilingan CNC kami serba boleh dan boleh mengendalikan pelbagai aplikasi. Ia direka khusus untuk mengendalikan komponen yang berbeza -beza, menjadikannya mesin yang ideal untuk pengeluar yang menghasilkan pelbagai bahagian. Sama ada anda menghasilkan komponen aeroangkasa kompleks atau bahagian mekanikal yang mudah, mesin kami boleh mengendalikan keperluan anda.

Penyelesaian kos efektif untuk pengeluar kecil dan besar

Mesin CNC dan mesin penggilingan kami adalah penyelesaian kos efektif untuk syarikat kecil dan besar. Ciri -ciri canggihnya menjadikannya pelaburan yang sempurna untuk perniagaan yang ingin mengurangkan kos operasi mereka sambil meningkatkan produktiviti. Dengan kos penyelenggaraan yang rendah, mesin kami dapat membantu anda menjimatkan wang dalam pembaikan, sementara prestasi yang efisien memastikan anda dapat menghasilkan lebih banyak bahagian dalam masa yang kurang.

Ciri -ciri lanjutan untuk prestasi yang dipertingkatkan

CNC Turning and Milling Machine kami dibungkus dengan ciri -ciri canggih yang menjadikannya alat kerja logam muktamad. Ia dilengkapi dengan komponen berkualiti tinggi, termasuk motor spindle yang kuat dan panduan linear yang sangat tepat, memastikan setiap pekerjaan selesai dengan ketepatan dan kecekapan. Di samping itu, sistem perkakas yang fleksibel membolehkan perubahan alat cepat, menyelaraskan proses pengeluaran dan mengurangkan downtime.

Kesimpulannya, mesin CNC dan mesin penggilingan kami adalah penyelesaian utama untuk kerja logam ketepatan. Ciri-ciri canggihnya, komponen berkualiti tinggi, dan kemudahan penggunaan menjadikannya pilihan yang sempurna untuk perniagaan yang ingin menyelaraskan proses pengeluaran mereka. Dengan kepelbagaiannya, keberkesanan kos, dan prestasi yang dipertingkatkan, mesin kami adalah pelaburan yang sempurna untuk mana-mana pengeluar kecil atau besar yang ingin meningkatkan produktiviti, mengurangkan kos, dan menghasilkan komponen berkualiti tinggi.

Senarai Parameter

item	Model pelarik	unit	CK46DTY	CK52DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 600
	Panjang bulatan luar maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
paksi utama	Kelajuan gelendong maksimum	r/min	6000 (tetapan 4500)	4200 (tetapan 3500)

	Jenis kepala gelendong		A2-5	A2-6
	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
suapan	Strok maksimum x/z/y paksi	mm	800/400/± 60


	Kepala kuasa 90 ° melewati pusat gelendong	mm	60
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18) / 24 (tetapan 18) / 15 (tetapan 12)
	Rod skru paksi x/z/y	mm	32/32/32
	Trek roller paksi x/z/y	mm	35/35/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT45, pilihan BMT55

	Collet kepala kuasa	Adalah	ER25
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø25
Tailstock	Kuasa/tork motor utama	Kw / nm	7.5 kW/dinilai 47nm	11kW/Rated 72nm


	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 1.8kW/11.5n. Generasi baru pilihan2.4 kW/dinilai 11.5nm
	Kelajuan maksimum motor kuasa turret	r/min	80000 ° (kepala kuasa ≤7000 perubahan, 90 ° kepala kuasa ≤6000 perubahan)
	Kuasa/tork motor kepala kuasa	Kw / nm	8.5 kW/dinilai 16.5nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik


	Kecenderungan katil	°	35 °
	Panjang alat mesin x lebar x ketinggian	mm	2200x1500x1900
	Jumlah berat mesin keseluruhan	Kg	3900kg
	Jumlah kuasa	kw	15
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
