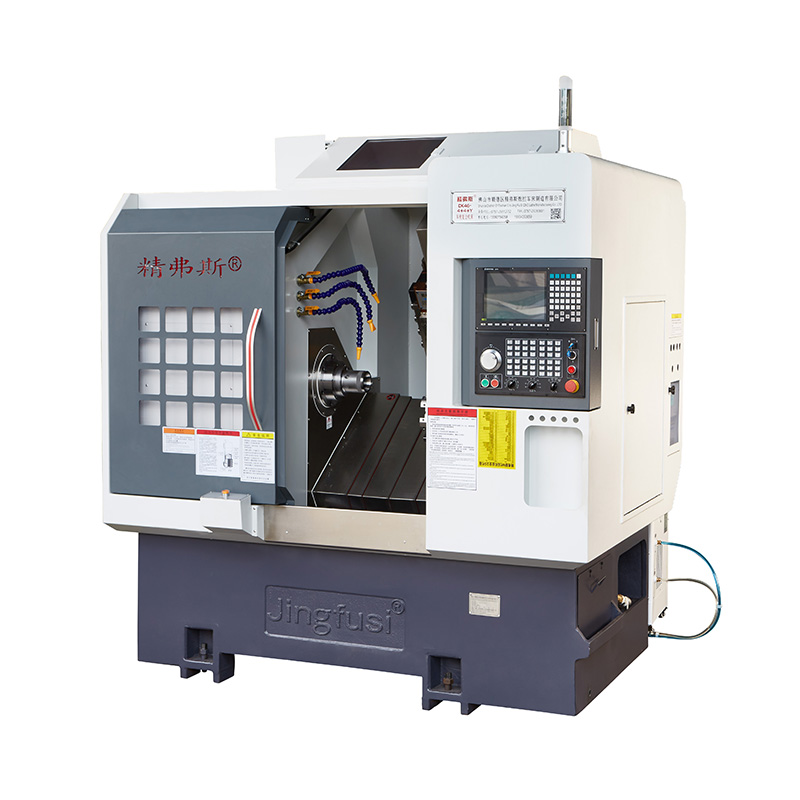

CNC Menghidupkan Pusat Pemesinan Kompaun Pengilangan

Pusat Pemesinan Kompaun Pengilangan CNC sangat sesuai untuk pembuatan komponen berputar yang rumit dan sangat tepat. Ia membolehkan penyempurnaan majoriti, jika tidak semua, operasi pemesinan dalam satu persediaan. Ini bukan sahaja menjamin ketepatan tetapi juga meningkatkan produktiviti dan keberkesanan kos.

Model:CK46-4+4+Y

Hantar Pertanyaan

Penerangan Produk

Ciri -ciri Pusat Pemesinan Kompaun Pengilangan CNC:

Pengapit yang diminimumkan: Mengurangkan keperluan untuk pelbagai operasi pengapit, meningkatkan kedua -dua kecekapan dan ketepatan.

Perubahan Alat Rapid: Menyokong perubahan alat berkelajuan tinggi, memudahkan susunan alat untuk pemesinan yang lebih mudah.

Pemesinan Komprehensif: Menawarkan pelbagai fungsi untuk memudahkan pemprosesan komposit wajah dan sisi akhir, membolehkan keupayaan pemesinan serba boleh.

Rajah Perjalanan Mesin

CNC Turning Milling Compound Machining Center

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK46-4+4+y	CK52-4+4+y
Skop pemprosesan	Berayun di atas katil	mm	Ø 500
	Panjang bulatan luar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
paksi utama	Jenis kepala gelendong		A2-5	A2-6

	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
	Kelajuan gelendong maksimum	r/min	6000 (ditetapkan hingga 4500)	4500 (ditetapkan hingga 3500)
suapan	Perjalanan berkesan paksi x/z/y	mm	800/470/260

	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18)/24 (tetapan 18)/15 (tetapan 8)
	Rod skru paksi x/z/y	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Menara pisau	Lapan Turret Stesen	PCS	8 stesen, boleh dilengkapi dengan pemegang alat lubang ganda, pilihan dengan 12 stesen
Kepala kuasa	Borang Memegang Alat Ketua Kuasa		ER25


	Alat kepala kuasa	PCS	Z-Axis 4+X-Axis 4, dengan 4 pemegang alat tetap tambahan dipasang
	Kelajuan maksimum kepala kuasa	r/min	6000 (ditetapkan hingga 4000), boleh digunakan untuk memproses produk dari 4000
	Jarak antara aci kepala kuasa dan aci	mm	65
jentera elektrik	Kuasa/tork motor utama	Kw / nm	Generasi Baru 7.5kW, 47.75nm. Bahagian keluli dengan kapasiti pemprosesan lebih dari 80 boleh dilengkapi dengan pilihan 11kW, 70.03nm

	X/Z/Y Axis Motor Power/Tork	Kw / nm	1.3kW/8.39nm
	X/Z Power Head Motor Power/Tork	Kw / nm	1.7 kW/8nm
	Kelajuan maksimum motor kepala kuasa	r/min	5000
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik


	Kecenderungan katil	°	35 °
	Panjang alat mesin x lebar x ketinggian	mm	2200x1580x1900
	Jumlah berat mesin keseluruhan	Kg	3430
	Jumlah kuasa	kw	13
	Penggunaan kuasa purata	Kw / h	2

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
