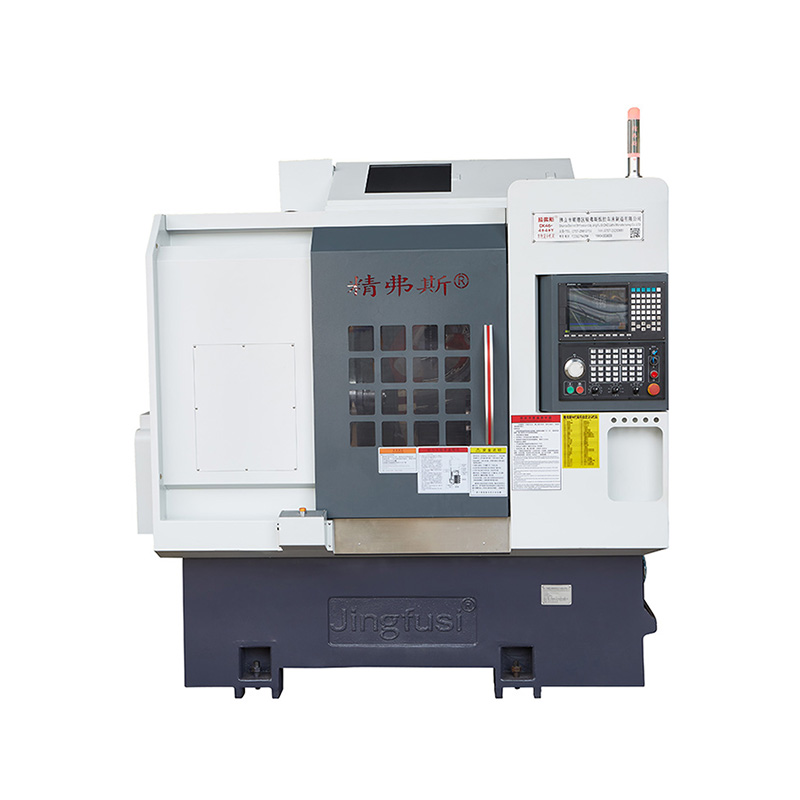

Mesin pemesinan giliran ekonomi

Mesin pemesinan giliran ekonomi Jingfusi® direka dengan mekanisme tambahan brek spindle yang kuat untuk meningkatkan ketegaran semasa pemprosesan bahagian. Sistem perubahan alat langsung menjimatkan langkah -langkah yang rumit dari prosedur perubahan alat dan memendekkan masa berjalan perubahan alat, mencapai pemprosesan dan penjimatan kos yang cekap untuk pengguna.

Model:CK76DTY

Hantar Pertanyaan

Penerangan Produk

Mesin pemesinan giliran ekonomi Jingfusi® adalah komputer 3 paksi (x, y, z) pelbagai stesen yang dikawal secara berangka dan pengilangan kompaun pengilangan. Ia mengintegrasikan perubahan, penggilingan, penggerudian, membosankan, mengetuk dan fungsi lain ke dalam satu peranti. Ia boleh melakukan pengilangan akhir dan sampingan, penggerudian, mengetuk dan pemprosesan gabungan yang lain. Ia amat sesuai untuk memproses beberapa bahagian berputar dengan bentuk kompleks dan keperluan ketepatan yang tinggi. Ia boleh melengkapkan semua atau sebahagian besar langkah pemprosesan dalam satu penjepit. Memastikan ketepatan, meningkatkan kecekapan dan mengurangkan kos.

Rajah Perjalanan Mesin Jingfusi®

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	r/min	4200 (tetapan 3500)	3200 (Tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
suapan	Strok maksimum x/z/y paksi	mm	260/500/± 60
	Kepala kuasa 90 ° melewati pusat gelendong	mm	30
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 16)/ 24 (tetapan 16)/ 14 (tetapan 8)
	Rod skru paksi x/z/y	mm	40
	Trek roller paksi x/z/y	mm	35/45/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT55
	Collet kepala kuasa	Adalah	ER32
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm, generasi baru yang opopsional3.1 kW /15nm
	Kuasa/tork motor kepala kuasa turret	Kw / nm	Generasi Baru 3.1 kW/15nm
	Kelajuan maksimum motor kuasa turret	r/min	6000 (tetapan 4000), kelajuan umum ≤4000
	Kuasa/tork motor kepala kuasa	Kw / nm	3.1 kW/15nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
Tailstock	Strok tailstock	mm	520
	Strok hidraulik maksimum tailstock	mm	100
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Peranti brek kedudukan spindle		Hidraulik, boleh diprogramkan
	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1680x1900
	Jumlah berat mesin keseluruhan	Kg	5000kg
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
