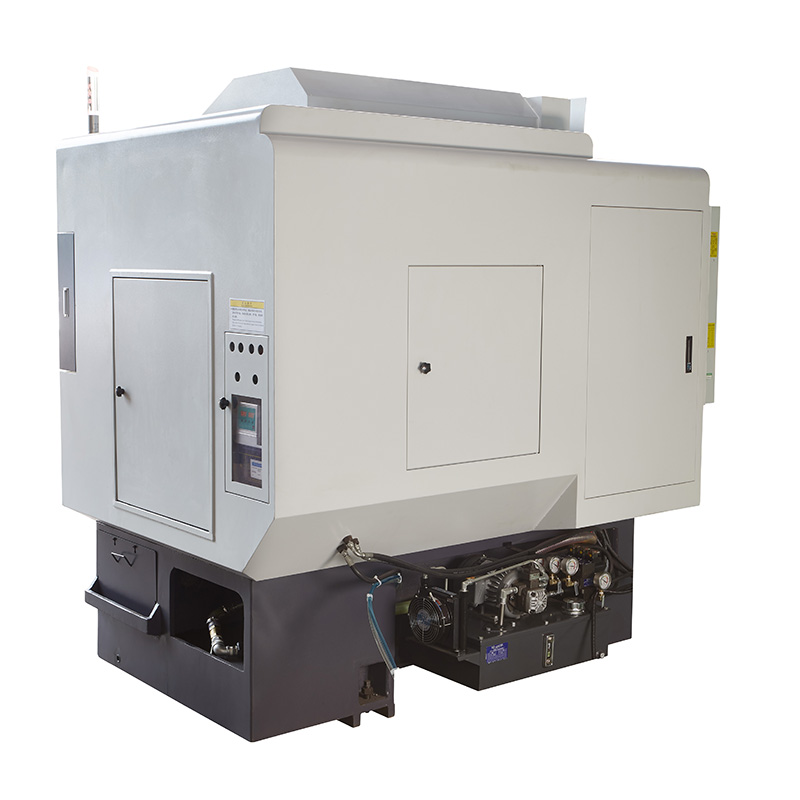

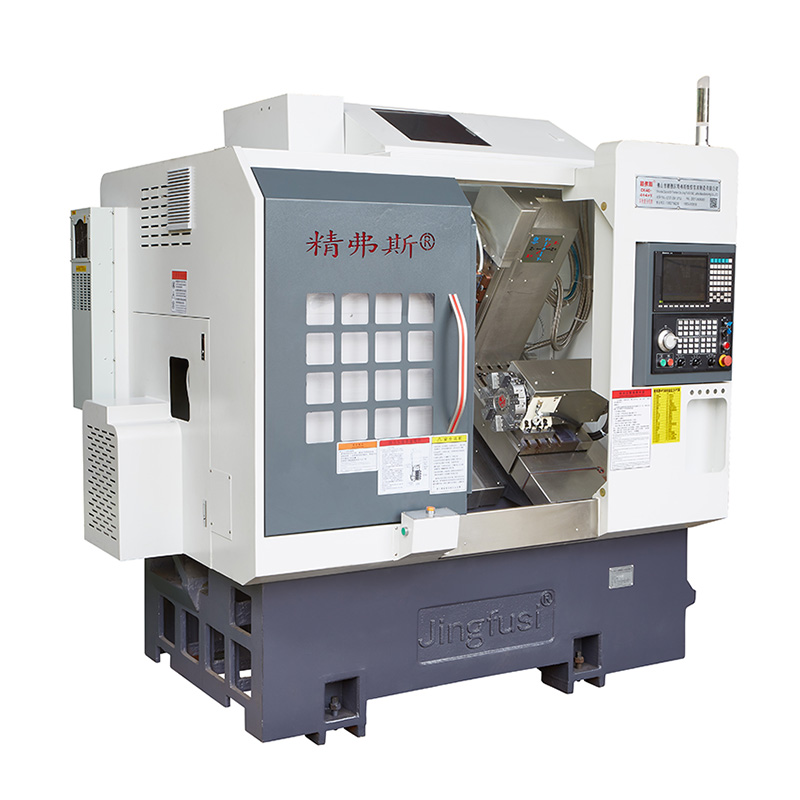

Mesin Pusing dan Pengilangan CNC berkecekapan tinggi

Mesin Pusing dan Pengilangan CNC Berkecekapan Tinggi Jingfusi® menampilkan binaan tugas berat yang teguh dan pengaturcaraan perisian termaju untuk memastikan ketepatan dan ketepatan dalam setiap tugas. Sama ada anda perlu menggerudi lubang, memotong bentuk yang rumit, atau mencapai kemasan seperti cermin pada bahan kerja anda, mesin kami terpulang kepada tugas itu.

Model:CK52-5+5+Y

Hantar Pertanyaan

Penerangan Produk

Aplikasi

Salah satu faedah utama Mesin Pempusing dan Pengilangan CNC Berkecekapan Tinggi Jingfusi® kami ialah serba boleh. Dengan pelbagai pilihan perkakas yang tersedia, mesin kami boleh melakukan pelbagai operasi memusing, mengisar dan menggerudi, menjadikannya pilihan yang tepat untuk pengeluaran berskala kecil atau projek pembuatan berskala lebih besar.

Antara Muka Mesra Pengguna

Jangan biarkan keupayaan canggihnya menakutkan anda. Mesin Pusing dan Pengilangan CNC Berkecekapan Tinggi kami menawarkan antara muka pengguna yang intuitif yang memudahkan para profesional dari semua peringkat pengalaman untuk beroperasi. Dengan paparan skrin sentuh interaktif dan perisian mesra pengguna, anda boleh memprogram dan melaksanakan walaupun tugas yang paling kompleks dengan yakin.

Aliran Kerja yang Cekap

Di tengah-tengah reka bentuk mesin kami adalah penekanan pada kecekapan. Mesin boleh diprogramkan untuk melaksanakan pelbagai tugas dalam satu kitaran, mengurangkan masa pengeluaran dan meningkatkan daya pengeluaran. Selain itu, mesin kami mempunyai gelendong berkelajuan tinggi yang membolehkan kelajuan pemotongan lebih pantas, sekali gus meningkatkan lagi produktiviti.

Ketahanan lasak

Kami memahami bahawa kebolehpercayaan adalah keutamaan bagi pelanggan kami. Itulah sebabnya kami telah membina Mesin Pemusing dan Pengilangan CNC Berkecekapan Tinggi kami dengan bahan lasak dan tahan lama yang boleh tahan untuk kegunaan berat. Selain itu, penyelenggaraan dan penyelenggaraan tetap adalah mudah, menjadikannya mudah untuk memastikan mesin anda dalam keadaan operasi terbaik untuk tahun-tahun akan datang.

Kesimpulannya, Mesin Pemusing dan Pengilangan CNC Berkecekapan Tinggi Jingfusi® kami ialah alat yang berkuasa dan serba boleh yang boleh membantu mengautomasikan proses pembuatan anda dan meningkatkan kecekapan. Sama ada anda menghasilkan larian berskala besar atau alat ganti tersuai yang unik, mesin kami boleh membantu anda mencapai hasil kualiti yang cemerlang dengan mudah. Hubungi kami hari ini untuk mengatur demo dan lihat sendiri apa yang produk kami boleh lakukan untuk anda.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

item	kandungan	unit	CK46-5+5+Y	CK52-5+5+Y
Skop pemprosesan	Berayun atas katil	mm	Ø 500
	Panjang bulatan luar pusingan maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
paksi utama	Kelajuan gelendong maksimum	rpm	6000 (ditetapkan kepada 4000)	4500 (ditetapkan kepada 3500)
	Jenis kepala gelendong		A2-5	A2-6
	Diameter lubang gelendong	mm	Ø 56	Ø 66
suapan	Lejang maksimum paksi X/Z/Y	mm	800/470/310
	Pergerakan pantas maksimum paksi X/Z/Y	m/min	24 (Tetapan 18)/24 (Tetapan 18)/15 (Tetapan 8)
	Rod skru paksi X/Z/Y	mm	32/32/25
	Rel paksi X/Z/Y	mm	35/35/25
Menara pisau	Lapan stesen menara	PCS	8 stesen, boleh dilengkapi dengan pemegang alat lubang dua, pilihan dengan 12 stesen
Ketua kuasa	Borang pemegang alat kepala kuasa		ER25
	Kelajuan maksimum kepala kuasa	rpm	6000 (ditetapkan kepada 4000), boleh digunakan untuk memproses produk daripada 4000
	Penggerudian pemasangan maksimum dan diameter kepala pengilangan	mm	Ø 16
	Jarak antara aci kepala kuasa dan aci	mm	65
jentera elektrik	Kuasa/tork motor utama	KW/Nm	7.5 KW/47.75NM, pilihan 11KW/70.03Nm untuk bahagian keluli dengan kapasiti pemprosesan 80 dan ke atas
	kuasa motor paksi X/Z/Y/tork	KW/Nm	Yaskawa 1.8KW/11.5Nm. Pilihan generasi baharu 2.4 KW/berkadar 11.5Nm
	Kuasa motor kepala kuasa X/Z/tork	KW/Nm	2.4 KW/11.5NM
	Kelajuan maksimum motor kepala kuasa	rpm	5000
lain	Peranti brek kedudukan gelendong		tekanan hidraulik
	Kecondongan katil	°	35°
	Pisau meja plat panjang X lebar	mm	700X290
	Alat mesin panjang X lebar X tinggi	mm	2200X1580X2000
	Jumlah berat keseluruhan mesin	KG	3430
	Jumlah kuasa	kw	13
	Purata penggunaan kuasa	kw/j	2

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Standard kilang


Pukulan jejari gelendong		Kesan kehabisan kon luar	0.0035


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Y		Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


kedudukan ulangan paksi C		Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	20 saat arka


Kedudukan paksi C berputar		Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang	72 saat arka


Pukulan pengapit kepala kuasa		Pukulan kon	0.015

Pukulan pengapit kepala kuasa		Mengapit pukulan	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
