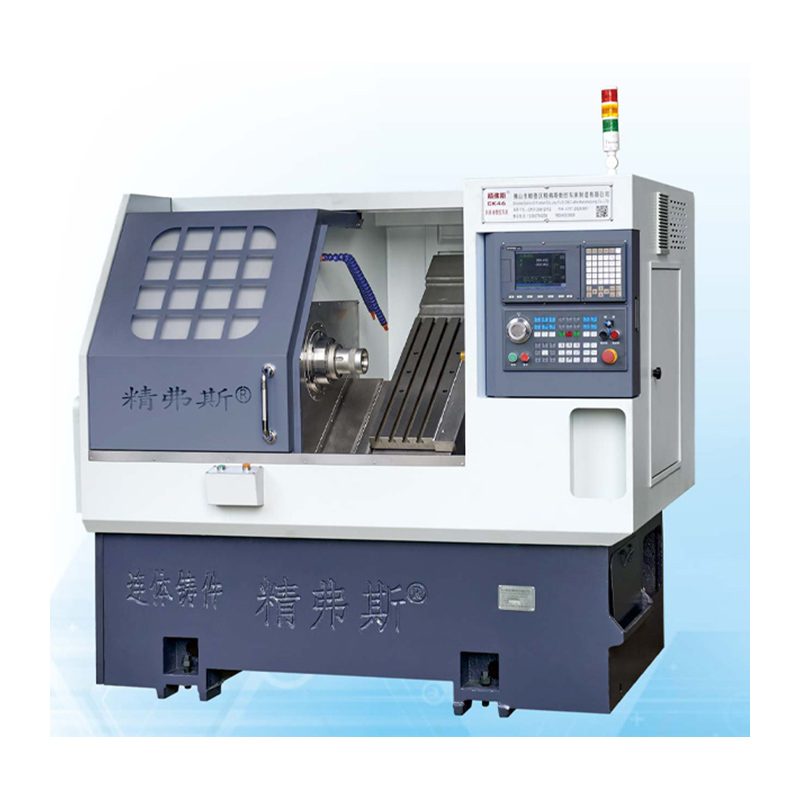

Mesin Larik Katil Serong CNC Ketepatan Tinggi

Berikut ialah pengenalan Mesin Larik Katil Sendeng CNC Ketepatan Tinggi Jingfusi® berkualiti tinggi, dengan harapan dapat membantu anda memahaminya dengan lebih baik. Mengalu-alukan pelanggan baru dan lama untuk terus bekerjasama dengan kami untuk mencipta masa depan yang lebih baik!

Model:CK46

Hantar Pertanyaan

Penerangan Produk

Mesin pelarik katil senget CNC berketepatan tinggi Jingfusi® boleh melakukan operasi pusingan dan pengilangan yang tepat. Sebagai pengilang profesional, kami ingin memberikan anda Jingfusi® berkualiti tinggi Mesin Larik Katil Serong CNC Ketepatan Tinggi. Dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya.

Berikut ialah beberapa ciri dan ciri utama mesin ini:

Reka Bentuk Katil Serong: Reka bentuk katil condong memberikan ketegaran dan kestabilan yang dipertingkatkan semasa pemesinan. Ia memastikan bahawa alat pemotong kekal berdekatan dengan bahan kerja, menghasilkan ketepatan yang lebih baik.

Spindle Ketepatan Tinggi: Dilengkapi dengan gelendong berketepatan tinggi, mesin ini menawarkan pelarian gelendong yang minimum dan ketepatan putaran yang sangat baik. Ketepatan ini penting untuk mencapai toleransi yang ketat dan kemasan permukaan yang halus.

Kawalan CNC Lanjutan: Dilengkapi dengan kawalan CNC lanjutan dan keupayaan pengaturcaraan, pengendali boleh memprogram dan mengawal operasi pemesinan yang rumit dengan mudah dengan ketepatan dan fleksibiliti.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

projek		unit	CK46	CK52	CK76
Panjang pusingan maksimum		mm	350
Diameter pusingan maksimum di atas katil		mm	Ø 500
Diameter pusingan maksimum pada papan selaju		mm	Ø 160
Kecondongan katil		°	35°
Perjalanan berkesan paksi X/Z		mm	Diameter 1000/400
Spesifikasi skru paksi X/Z		mm	32
Spesifikasi rel paksi X/Z		mm	35
Kuasa motor paksi X/Z		KW	1.3
Pergerakan pantas maksimum paksi X/Z		m/min	24
Alat mesin panjang X lebar X tinggi		mm	2100X1580X1800
Jumlah berat keseluruhan mesin		KG	2600
Nombor pisau		menetapkan	8
Saiz pisau persegi		mm	20X20
Saiz pemotong lubang bulat		mm	Ø20
Jumlah kuasa		kw	13	13	16
Purata penggunaan kuasa		kw/j	2	2	2.5
aci utama	Bentuk muka hujung gelendong		A2-5	A2-6	A2-8


	Kelajuan gelendong maksimum	rpm	6000 (ditetapkan kepada 4500)	4200 (ditetapkan kepada 3500)	3200 (tetapkan kepada 2500)
	Kuasa motor gelendong	KW	7.5	7.5	11
	Nilai tork motor gelendong	Nm	47.8Nm	47.8Nm	72Nm
	Diameter lintasan bar maksimum	mm	Ø 45	Ø 51	Ø 75

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Kaedah pengesanan	Standard kilang


Pukulan jejari gelendong,		Kesan kehabisan kon luar	0.0025


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
