Mesin Pemusing dan Pengilangan Alur Tiga Lengkung Dalam

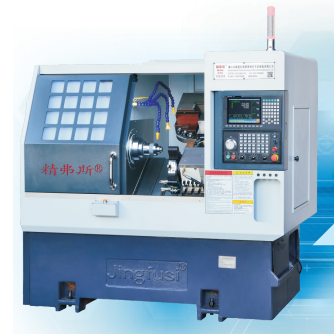

Jingfusi® Inner Three-curve Groove Turning and Milling Machine ialah alat pemesinan khusus yang digunakan untuk pemesinan ketepatan alur dalam dengan tiga permukaan melengkung atau berkontur. Mesin Pemusing dan Pengilangan Alur Tiga Lengkung Dalam ini biasanya digunakan dalam industri yang memerlukan pengeluaran bahagian kompleks dengan alur atau profil dalam yang tidak boleh dibuat dengan mudah menggunakan kaedah pemesinan konvensional.

Model:CK46-3+2

Hantar Pertanyaan

Penerangan Produk

Walaupun digunakan terutamanya untuk pemesinan alur dalam, mesin ini juga boleh mengendalikan operasi pemesinan lain, menjadikannya serba boleh untuk pelbagai aplikasi. Industri seperti aeroangkasa, pembuatan peranti perubatan, automotif dan kejuruteraan ketepatan sering bergantung pada mesin ini untuk menghasilkan komponen yang rumit dan berketepatan tinggi. Mesin Pemusing dan Pengilangan Alur Tiga Lengkung Dalam boleh memproses pelbagai bahan, termasuk logam, plastik dan komposit, bergantung pada keperluan pemesinan khusus.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

item	unit	Spesifikasi
Maks. diameter pusingan	mm	250
Maks. ayunan diam. atas mesin pelarik	mm	Ø500
Maks. pusingan diameter melalui katil gelongsor	mm	Ø160
Ijazah katil senget	ijazah	35°
Perjalanan berkesan paksi-X	mm	1000
Perjalanan berkesan paksi-Z	mm	400
paksi X/Z maks. kelajuan perjalanan yang pantas	m/min	24
Kawasan asas besi tuang	㎡	1.8 x 1.1
Saiz mesin: L x W x H	mm	2100x 1580 x 1800
Berat bersih mesin	kg	2600
alat no.	pcs	8
Alat segi empat sama	mm	20 x 20
Saiz pisau lubang	mm	Ø20
Jumlah kuda	kw	13
Purata penggunaan kuasa	kw/j	2
Bentuk muka gelendong		A2-5
Kelajuan gelendong	rpm	6000
Tetapan kelajuan gelendong	rpm	1-4500
Tork Berkadar Spindle	Nm	35Nm(1500r/min)
Diameter bar maksimum	mm	Ø45

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Standard kilang


Pukulan jejari gelendong,		Kesan kehabisan kon luar	0.0035


Kedudukan ulang paksi X，X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Z，Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


kedudukan ulangan paksi C，C		Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	20 saat arka


Kedudukan paksi C berputar，C		Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang	72 saat arka


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
