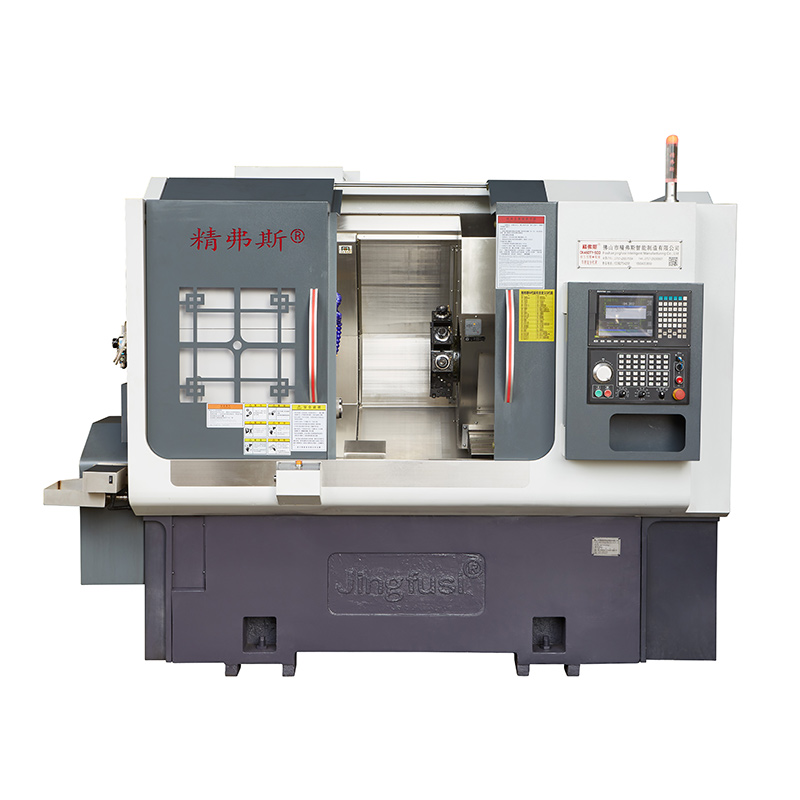

Pelbagai tugas dan mesin penggilingan CNC

Memperkenalkan pelbagai tugas dan mesin CNC penggilingan-penyelesaian yang sempurna untuk komponen kompleks pemesinan dengan ketepatan dan kecekapan yang tinggi. Pusat CNC Turning & Milling ini dibina untuk mengendalikan kedua -dua operasi beralih dan penggilingan, menjadikannya tambahan serba boleh kepada mana -mana kedai CNC.

Model:CK46DTY

Hantar Pertanyaan

Penerangan Produk

Salah satu ciri utama Lathe CNC multitasking ini adalah keupayaannya untuk melakukan pelbagai operasi pada bahan kerja tunggal, yang secara signifikan mengurangkan masa persediaan dan meningkatkan produktiviti. Sistem CNC yang maju memastikan hasil yang konsisten dan tepat setiap kali, menjadikannya pilihan yang ideal untuk pembuatan volum tinggi.

Mesin berbilang tugas dan mesin CNC mampu mengendalikan pelbagai bahan, dari plastik hingga logam dan segala-galanya di antara. Pembinaannya yang mantap memastikan ketahanan yang luar biasa dan prestasi tahan lama, sementara reka bentuk ergonomiknya menjadikannya mudah untuk beroperasi dan mengekalkan.

Mesin giliran kilang multitask CNC ini dilengkapi dengan pelbagai ciri standard dan pilihan untuk memenuhi keperluan pemesinan khusus anda. Spindle yang kuat dan alat pemotongan lanjutan memberikan kelajuan dan ketepatan yang luar biasa, sementara penukar alat automatiknya membolehkan perubahan alat yang cepat dan mudah tanpa sebarang gangguan kepada proses pemesinan.

Sama ada anda adalah komponen kompleks pemesinan untuk aeroangkasa, pertahanan, automotif atau mana-mana industri lain, mesin Pusat Pusat Multi-Tasking CNC adalah pilihan yang sempurna. Dengan prestasi, serba boleh dan kebolehpercayaannya yang unggul, mesin ini pasti melebihi jangkaan anda dan membantu anda mengambil keupayaan pemesinan anda ke peringkat seterusnya.

Secara ringkasnya, mesin CNC yang berbilang tugas dan penggilingan adalah tambahan yang mengubah permainan ke mana-mana kedai CNC. Ia menawarkan prestasi, ketepatan dan kecekapan yang tidak dapat ditandingi, menjadikannya penyelesaian yang sempurna untuk semua keperluan pemesinan anda. Jangan terlepas peluang untuk membawa perniagaan anda ke peringkat seterusnya-melabur dalam 5 paksi Multi-Tasking CNC Machine hari ini!

Rajah Perjalanan Mesin

Automatic Turret Turning and Milling Machine

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	r/min	4200 (tetapan 3500)	3200 (Tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
suapan	Strok maksimum x/z/y paksi	mm	260/500/± 60
	Kepala kuasa 90 ° melewati pusat gelendong	mm	30
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 16)/ 24 (tetapan 16)/ 14 (tetapan 8)
	Rod skru paksi x/z/y	mm	40
	Trek roller paksi x/z/y	mm	35/45/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT55
	Collet kepala kuasa	Adalah	ER32
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm, generasi baru yang opopsional3.1 kW /15nm
	Kuasa/tork motor kepala kuasa turret	Kw / nm	Generasi Baru 3.1 kW/15nm
	Kelajuan maksimum motor kuasa turret	r/min	6000 (tetapan 4000), kelajuan umum ≤4000
	Kuasa/tork motor kepala kuasa	Kw / nm	3.1 kW/15nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
Tailstock	Strok tailstock	mm	520
	Strok hidraulik maksimum tailstock	mm	100
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Peranti brek kedudukan spindle		Hidraulik, boleh diprogramkan
	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1680x1900
	Jumlah berat mesin keseluruhan	Kg	5000kg
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
