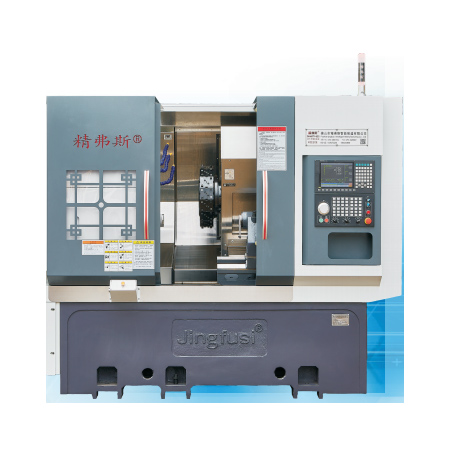

Mesin Gabungan Pusing dan Pengilangan Turret Kuasa
  • Mesin Gabungan Pusing dan Pengilangan Turret Kuasa - 0 Mesin Gabungan Pusing dan Pengilangan Turret Kuasa - 0

Mesin Gabungan Pusing dan Pengilangan Turret Kuasa

Dalam kapasiti kami sebagai pengilang profesional, Jingfusi® berbangga mempersembahkan Mesin Gabungan Power Turret Turning dan Milling kami. Kami komited untuk memberikan perkhidmatan selepas jualan yang terbaik dan memastikan penghantaran produk tepat pada masanya. Untuk mengekalkan kualiti alatan mesin kami yang konsisten, kami mematuhi pendekatan piawai dalam pembinaan badan mesin dan pemasangan konfigurasi. Ini memerlukan penggunaan aksesori seragam (termasuk kepala kuasa pemegang pemotong boleh tukar dan turet alat pada plat katil) untuk memastikan kestabilan dan kebolehpercayaan. Mesin kami direka bentuk dengan struktur yang ringkas dan praktikal, disesuaikan dengan aplikasi dunia sebenar, dan direka bentuk untuk operasi mesra pengguna.

Model:CK52DTY

Hantar Pertanyaan

Penerangan Produk
Sebagai pengilang profesional, kami Jingfusi® ingin memberikan anda Power Turret Turning and Milling Combined Machine.
Maklumat produk



Senarai Parameter

item Model mesin pelarik unit CK46DTY CK52DTY
Skop pemprosesan Diameter putaran maksimum gelendong mm Ø 600
Panjang bulatan luar pusingan maksimum mm 300
Diameter bar maksimum mm Ø 45 Ø 55
paksi utama Kelajuan gelendong maksimum rpm 6000 (tetapan 4500) 4200(tetapan 3500)
Jenis kepala gelendong
A2-5 A2-6
Diameter lubang gelendong mm Ø 56 Ø 66
suapan Lejang maksimum paksi X/Z/Y mm 800/400/±60
Kepala kuasa 90 ° melalui pusat gelendong mm 60
Pergerakan pantas maksimum paksi X/Z/Y m/min 24(tetapan 18) / 24(tetapan 18) /15(tetapan 12)
Rod skru paksi X/Z/Y mm 32/32/32
Trek penggelek paksi X/Z/Y mm 35/35/35
menara kuasa
 Model turet kuasa (turret kuasa) BMT BMT45，Pilihan BMT55
Collet kepala kuasa IS ER25
Saiz pemegang alat tetap mm 25X25
Diameter batang pemegang gerek mm Ø25
Tailstock Kuasa/tork motor utama KW/Nm 7.5 KW/berkadar 47Nm 11KW/berkadar 72Nm
kuasa motor paksi X/Z/Y/tork KW/Nm yaskawa 1.8KW/11.5N. Pilihan generasi baharu2.4 KW/berkadar 11.5Nm
Kelajuan maksimum motor kuasa turet rpm 80000°(kepala kuasa ≤7000 perubahan, 90°kepala kuasa ≤6000 perubahan)
Kuasa motor kepala kuasa/tork KW/Nm 8.5 KW/berkadar 16.5Nm
Kuasa/tork alat turret menukar motor KW/Nm Generasi baharu 1.0 KW /3.1NM
lain Peranti brek kedudukan gelendong
tekanan hidraulik
Kecondongan katil ° 35°
Alat mesin panjang X lebar X tinggi mm 2200X1500X1900
Jumlah berat keseluruhan mesin KG 3900KG
Jumlah kuasa kw 15
Purata penggunaan kuasa kw/j 3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama Gambarajah skematik Standard kilang
Pukulan jejari gelendong Kesan kehabisan kon luar 0.0035
Kedudukan ulangan paksi-X Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Z
Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Y Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.004
kedudukan ulangan paksi C Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 20 saat arka
Kedudukan paksi C berputar   Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang 72 saat arka
Pukulan pengapit kepala kuasa Pukulan kon 0.015
Pukulan pengapit kepala kuasa
Mengapit pukulan 0.01
Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
