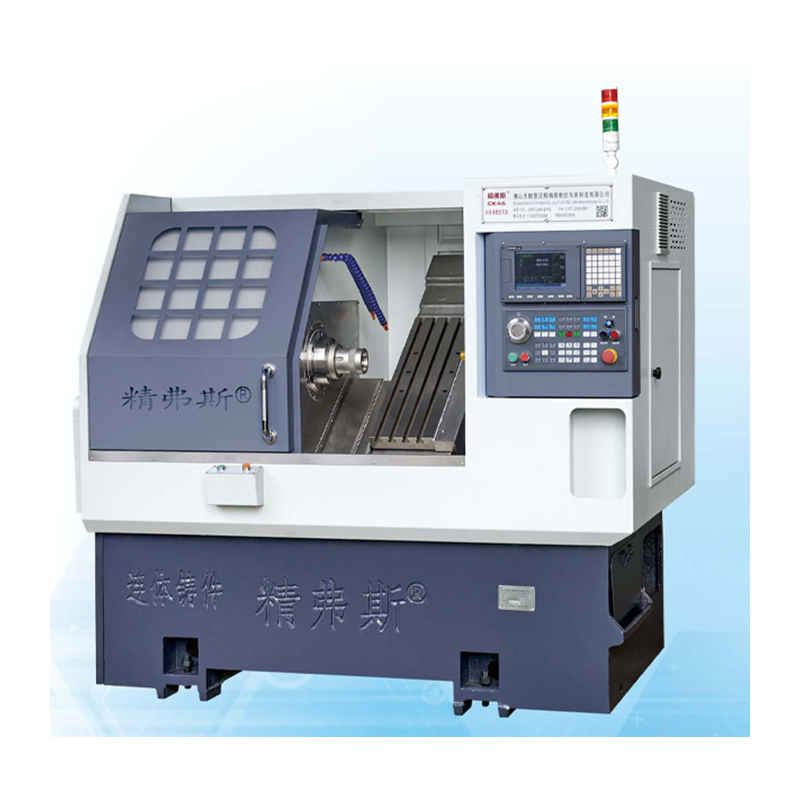

Mesin Larik CNC Katil Serong

Mesin pelarik CNC katil senget Jingfusi® ialah sejenis mesin pelarik kawalan berangka komputer (CNC) yang mempunyai reka bentuk katil senget atau condong. Reka bentuk ini membezakannya daripada pelarik katil rata tradisional. Dalam pelarik katil senget, katil atau tapak mesin condong pada sudut, biasanya sekitar 35 darjah, berbanding dengan satah mendatar. Reka bentuk ini menawarkan beberapa kelebihan dan biasanya digunakan dalam proses pemesinan dan pembuatan moden.

Model:CK46

Hantar Pertanyaan

Penerangan Produk

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Ciri-ciri Mesin Larik CNC Katil Serong Jingfusi®:

Pelarik CNC katil senget 35 darjah
Kapasiti penghantaran cip adalah besar dan mudah, pelanggan boleh memilih penghantaran cip di hadapan atau di belakang
Skru struktur pra-regangan
Tiang alatan jenis geng

Berikut adalah beberapa ciri dan faedah utama mesin pelarik CNC katil senget:

Ketegaran: Reka bentuk katil senget meningkatkan ketegaran mesin, memberikan sokongan dan kestabilan yang lebih baik untuk alat pemotong dan bahan kerja. Ketegaran ini menghasilkan ketepatan pemesinan dan kemasan permukaan yang lebih baik.

Pengurusan Cip: Orientasi katil yang condong membolehkan pemindahan cip yang lebih berkesan. Cip yang dihasilkan semasa proses pemesinan cenderung jatuh dari kawasan kerja, mengurangkan risiko pembentukan cip dan kerosakan alat.

Ergonomik: Pelarik katil senget selalunya mempunyai reka bentuk yang lebih ergonomik, menjadikannya lebih mudah bagi pengendali untuk memuatkan dan memunggah bahan kerja. Katil condong memberikan penglihatan yang lebih baik bagi kawasan pemesinan, yang boleh meningkatkan kecekapan dan keselamatan pengendali.

Gangguan Alat yang Dikurangkan: Reka bentuk katil condong mengurangkan risiko gangguan antara alat pemotong dan bahan kerja, terutamanya apabila pemesinan bahagian kompleks atau berkontur.

Pemesinan Berkelajuan Tinggi: Pelarik katil senget sangat sesuai untuk operasi pemesinan berkelajuan tinggi. Keupayaan ketegaran dan pemindahan cip yang lebih baik membolehkan kelajuan pemotongan yang lebih pantas dan produktiviti yang lebih tinggi.

Kepelbagaian: Mesin ini serba boleh dan boleh digunakan untuk pelbagai operasi memusing, termasuk menghadap, memusing, menggerudi, mengulir dan mengalur.

Integrasi Automasi: Pelarik CNC katil senget boleh disepadukan dengan mudah dengan sistem automasi, seperti pemuat robot, untuk meningkatkan lagi produktiviti dan mengurangkan kerja manual.

Ketepatan dan Ketepatan: Ketegaran dan kestabilan reka bentuk katil condong menyumbang kepada ketepatan dan ketepatan pemesinan yang lebih tinggi, menjadikannya sesuai untuk aplikasi yang memerlukan toleransi yang ketat.

Keserasian Bahan: Pelarik katil senget boleh mengendalikan pelbagai bahan, termasuk logam, plastik dan komposit, menjadikannya sesuai untuk pelbagai industri, seperti aeroangkasa, automotif dan pembuatan peranti perubatan.

Perubahan Alat: Banyak pelarik CNC katil senget dilengkapi dengan penukar alat yang membolehkan perubahan alat yang cepat dan automatik, mengurangkan masa henti dan meningkatkan kecekapan.

Ringkasnya, mesin pelarik CNC katil senget menawarkan beberapa kelebihan berbanding pelarik katil rata tradisional, termasuk ketegaran yang dipertingkatkan, pengurusan cip dan ergonomik. Mesin ini biasanya digunakan dalam persekitaran pemesinan moden di mana ketepatan, kecekapan dan serba boleh adalah penting.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

projek		unit	CK46	CK52	CK76
Panjang pusingan maksimum		mm	350
Diameter pusingan maksimum di atas katil		mm	Ø 500
Diameter pusingan maksimum pada papan selaju		mm	Ø 160
Kecondongan katil		°	35°
Perjalanan berkesan paksi X/Z		mm	Diameter 1000/400
Spesifikasi skru paksi X/Z		mm	32
Spesifikasi rel paksi X/Z		mm	35
Kuasa motor paksi X/Z		KW	1.3
Pergerakan pantas maksimum paksi X/Z		m/min	24
Alat mesin panjang X lebar X tinggi		mm	2100X1580X1800
Jumlah berat keseluruhan mesin		KG	2600
Nombor pisau		menetapkan	8
Saiz pisau persegi		mm	20X20
Saiz pemotong lubang bulat		mm	Ø20
Jumlah kuasa		kw	13	13	16
Purata penggunaan kuasa		kw/j	2	2	2.5
aci utama	Bentuk muka hujung gelendong		A2-5	A2-6	A2-8


	Kelajuan gelendong maksimum	rpm	6000 (ditetapkan kepada 4500)	4200 (ditetapkan kepada 3500)	3200 (ditetapkan kepada 2500)
	Kuasa motor gelendong	KW	7.5	7.5	11
	Nilai tork motor gelendong	Nm	47.8Nm	47.8Nm	72Nm
	Diameter lintasan bar maksimum	mm	Ø 45	Ø 51	Ø 75

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Kaedah pengesanan	Standard kilang


Pukulan jejari gelendong,		Kesan kehabisan kon luar	0.0025


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
