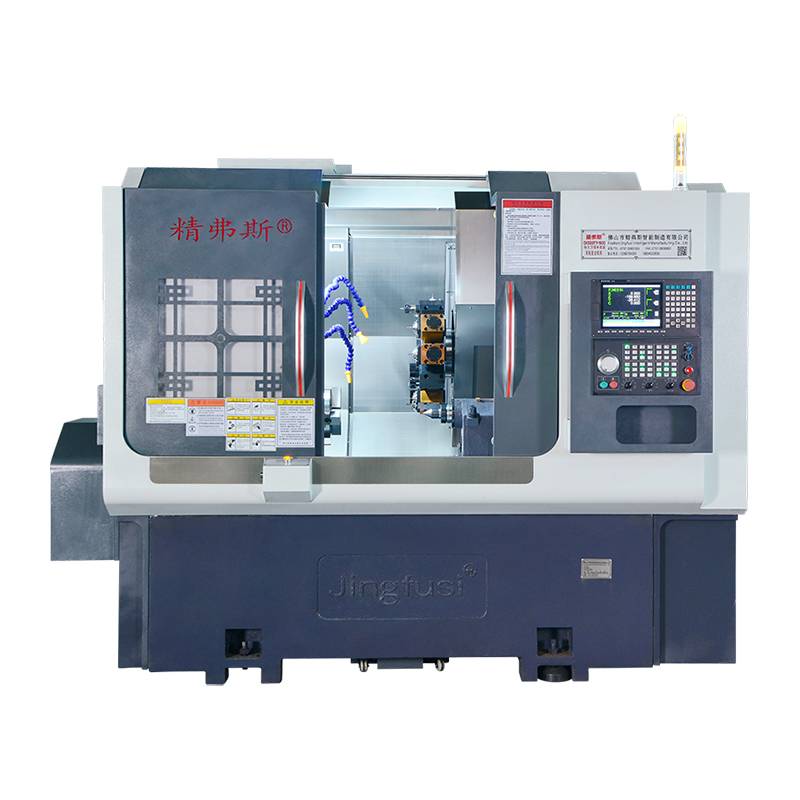

Menghidupkan mesin pelarik komposit penggilingan

Jingfusi berkualiti tinggi Menggilir mesin pembongkar mesin penggilingan menggabungkan spindle fleksibel yang memegang mekanisme tambahan dalam reka bentuknya, meningkatkan ketegaran semasa pemprosesan bahagian. Sistem perubahan alat langsung menghapuskan keperluan untuk program perubahan alat yang rumit dan mengurangkan masa perubahan alat, mengakibatkan pemprosesan yang cekap dan penjimatan kos untuk pengguna. Reka bentuk inovatif ini bukan sahaja meningkatkan kestabilan keseluruhan mesin semasa operasi tetapi juga menyelaraskan proses perubahan alat, menjadikan aliran kerja pemesinan lebih efisien dan berfaedah dari segi ekonomi untuk pengguna.

Model:CK52DTY

Hantar Pertanyaan

Penerangan Produk

Mesin pembongkaran komposit penggilingan dari pembekal Jingfusis dengan teliti menggabungkan perubahan, penggilingan, penggerudian, membosankan, mengetuk, dan pelbagai fungsi lain ke dalam satu peranti yang serba boleh. Mampu melaksanakan pengilangan akhir dan sampingan, penggerudian, mengetuk, dan pemprosesan komposit, mesin ini sangat sesuai untuk bentuk yang rumit dan menuntut spesifikasi ketepatan. Ia cemerlang dalam mengendalikan keperluan pemprosesan komprehensif bahagian berputar dengan melengkapkan semua atau sebahagian besar operasi yang diperlukan dalam satu penjepit. Ini bukan sahaja memastikan ketepatan yang luar biasa tetapi juga meningkatkan kecekapan, akhirnya membawa kepada pengurangan kos dalam proses pemesinan.

Ciri -ciri Utama Mengubah Mesin Lathe Komposit Komposit:

1. Pengaturan yang direka dengan ruang dalaman yang mencukupi.

2. Inkorporasi struktur spindle yang berkesinambungan tinggi, dan sistem putar hidraulik yang cepat, memastikan prestasi terkemuka.

3. Mengadakan keupayaan berkelajuan tinggi alat mesin.

4. Mengganggu gangguan kuasa daripada menyebabkan ketidaktepatan dalam nilai motor servo.

Rajah Perjalanan Mesin

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	r/min	4200 (tetapan 3500)	3200 (Tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
suapan	Strok maksimum x/z/y paksi	mm	260/500/± 60
	Kepala kuasa 90 ° melewati pusat gelendong	mm	30
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 16)/ 24 (tetapan 16)/ 14 (tetapan 8)
	Rod skru paksi x/z/y	mm	40
	Trek roller paksi x/z/y	mm	35/45/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT55
	Collet kepala kuasa	Adalah	ER32
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm, generasi baru yang opopsional3.1 kW /15nm
	Kuasa/tork motor kepala kuasa turret	Kw / nm	Generasi Baru 3.1 kW/15nm
	Kelajuan maksimum motor kuasa turret	r/min	6000 (tetapan 4000), kelajuan umum ≤4000
	Kuasa/tork motor kepala kuasa	Kw / nm	3.1 kW/15nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
Tailstock	Strok tailstock	mm	520
	Strok hidraulik maksimum tailstock	mm	100
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Peranti brek kedudukan spindle		Hidraulik, boleh diprogramkan
	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1680x1900
	Jumlah berat mesin keseluruhan	Kg	5000kg
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3
