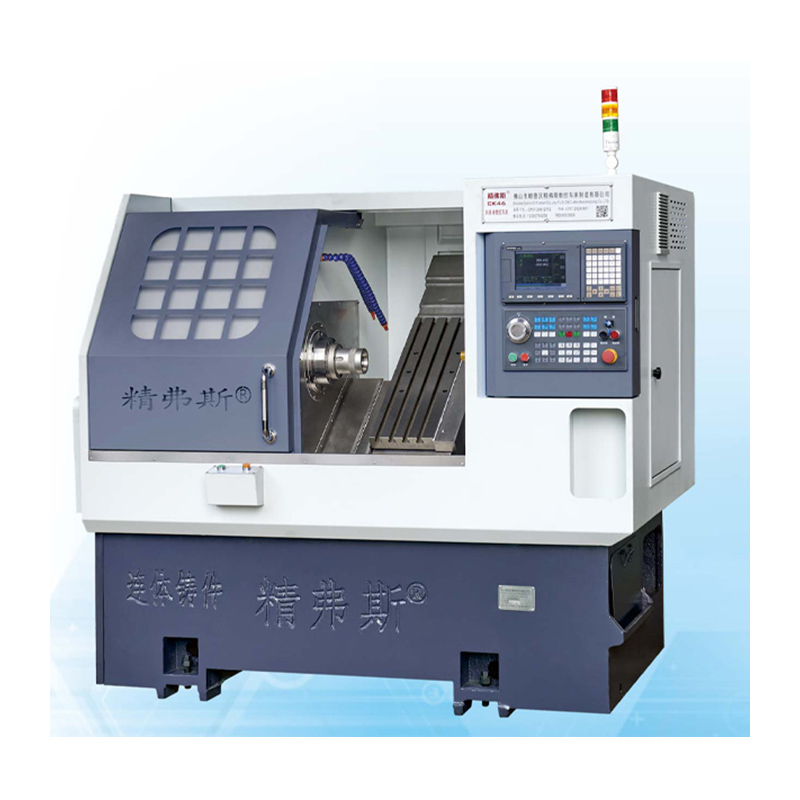

Katil slant cenderung menghidupkan mesin pelarik CNC

CK46 cenderung katil slant yang mengubah mesin pelarik CNC adalah peningkatan dan peningkatan Jingfusi® secara asalnya. Berdasarkan mewarisi prestasi pemprosesan yang tinggi dan operasi mudah model asal, ia telah dibangunkan dengan reka bentuk katil yang tertutup sepenuhnya dan ruang operasi yang lebih tinggi, kelajuan pemprosesan yang lebih tinggi dan alat mesin CNC yang lebih tinggi yang lebih mudah untuk menyesuaikan dan mengekalkan.

Model:CK46

Hantar Pertanyaan

Penerangan Produk

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Lathe Machine Ciri -ciri:

Reka bentuk yang optimum:Ini katil slant yang cenderung menjadikan mesin pelarik CNC mempunyai reka bentuk katil slant 35 darjah, memberikan ketegaran dan kestabilan yang dipertingkatkan untuk pemesinan ketepatan.

Pengendalian cip yang cekap:Mesin ini menawarkan kapasiti penyampaian cip yang besar, yang membolehkan pelanggan fleksibiliti untuk memilih penyingkiran cip depan atau belakang, memastikan kemudahan dalam proses pemesinan.

Skru pre-stretching:Menggabungkan struktur pra-peregangan skru, pelarik ini mengoptimumkan ketepatan dan kebolehpercayaan pemesinan.

Pos alat jenis geng:Dilengkapi dengan pos alat jenis geng, pelarik ini menyokong penggunaan pelbagai alat untuk meningkatkan kecekapan dan fleksibiliti dalam pelbagai operasi pemesinan.

Butiran Produk

Inclined Slant bed Turning CNC Lathe Machine

Senarai Parameter

projek		unit	CK46	CK52	CK76
Panjang putaran maksimum		mm	350
Diameter putaran maksimum di atas katil		mm	Ø 500
Diameter putaran maksimum di papan luncur		mm	Ø 160
Kecenderungan katil		°	35 °
Perjalanan berkesan paksi x/z		mm	Diameter 1000/400
Spesifikasi skru paksi x/z		mm	32
Spesifikasi kereta api x/z paksi		mm	35
X/Z-Axis Motor Power		Kw	1.3
Pergerakan pantas maksimum paksi x/z		m/my	24
Panjang alat mesin x lebar x ketinggian		mm	2100x1580x1800
Jumlah berat mesin keseluruhan		Kg	2600
Nombor pisau		Betulkan	8
Saiz pisau persegi		mm	20x20
Saiz pemotong lubang bulat		mm	Ø20
Jumlah kuasa		kw	13	13	16
Penggunaan kuasa purata		Kw / h	2	2	2.5
Aci utama	Bentuk muka akhir gelendong		A2-5	A2-6	A2 -8


	Kelajuan gelendong maksimum	r/min	6000 (ditetapkan hingga 4500)	4200 (ditetapkan hingga 3500)	3200 (ditetapkan hingga 2500)
	Kuasa motor spindle	Kw	7.5	7.5	11
	Tork dinilai motor gelendong	Nm	47.8nm	47.8nm	72nm
	Diameter lulus bar maksimum	mm	Ø 45	Ø 51	Ø 75

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Rentak radial gelendong,		Mengesan larian luar kon	0.0025


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
