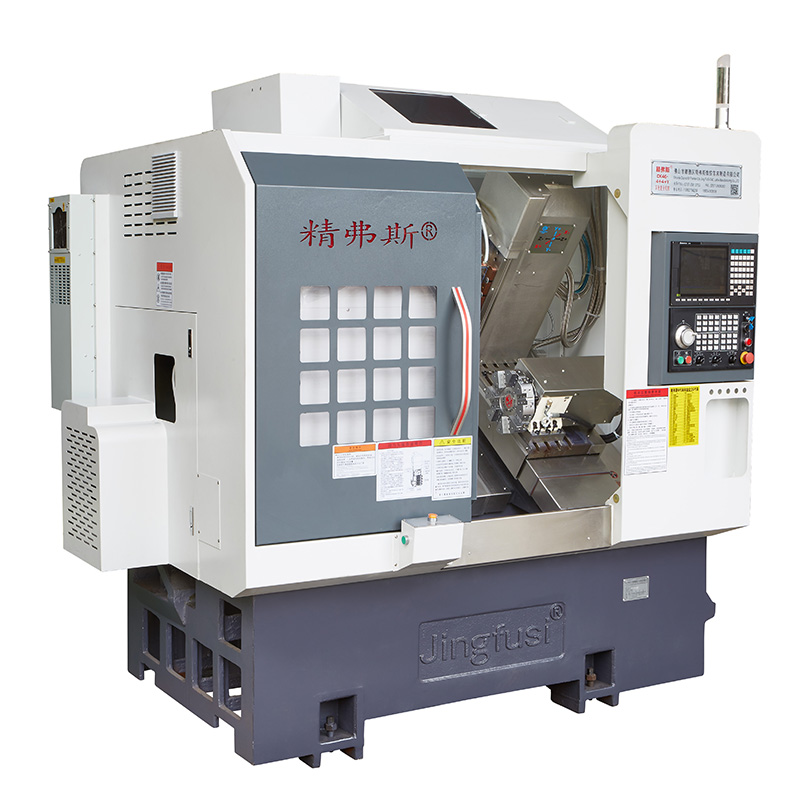

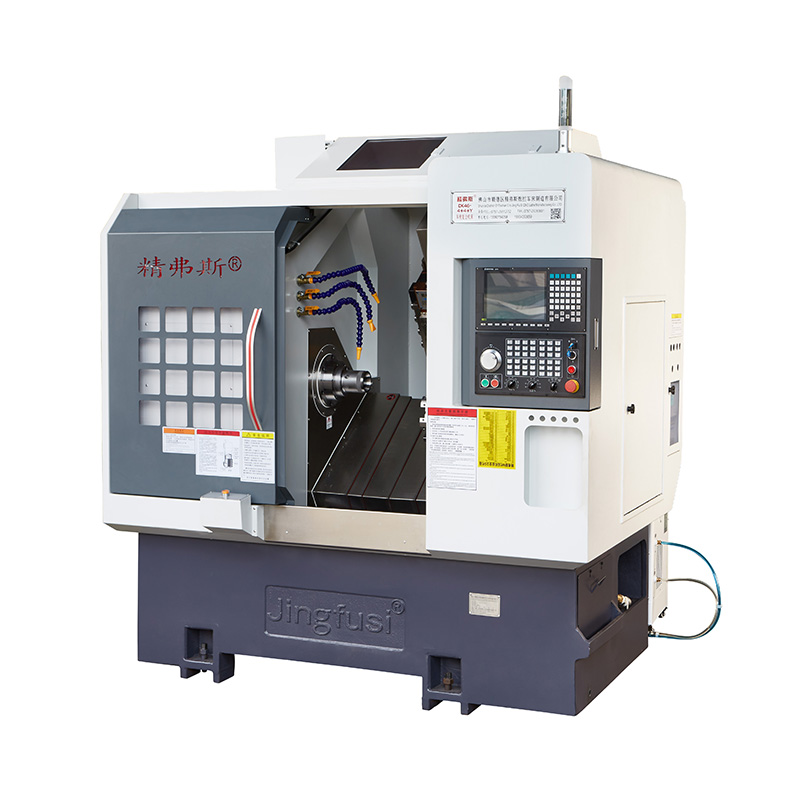

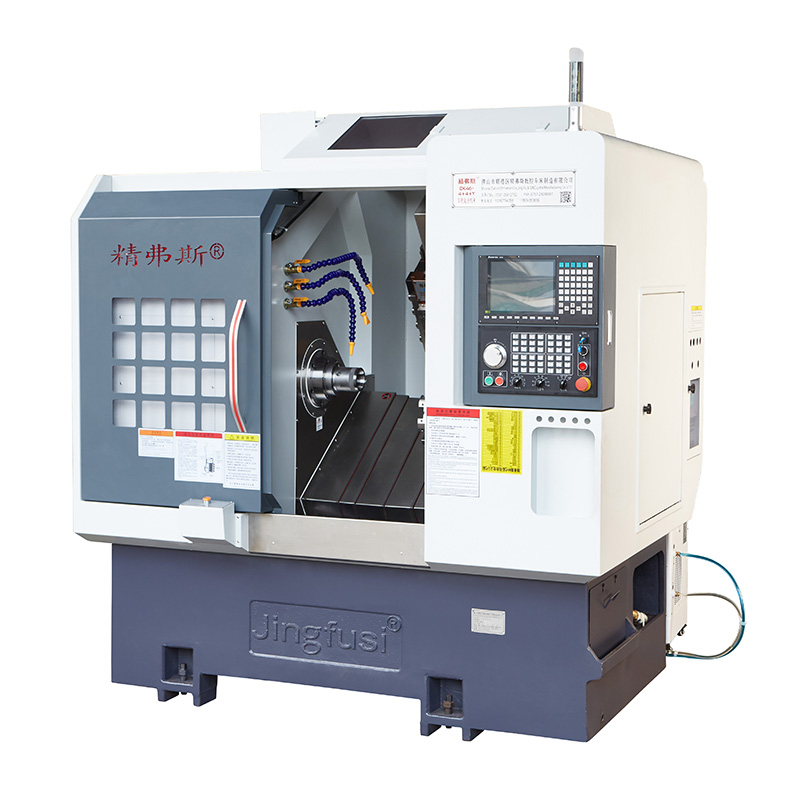

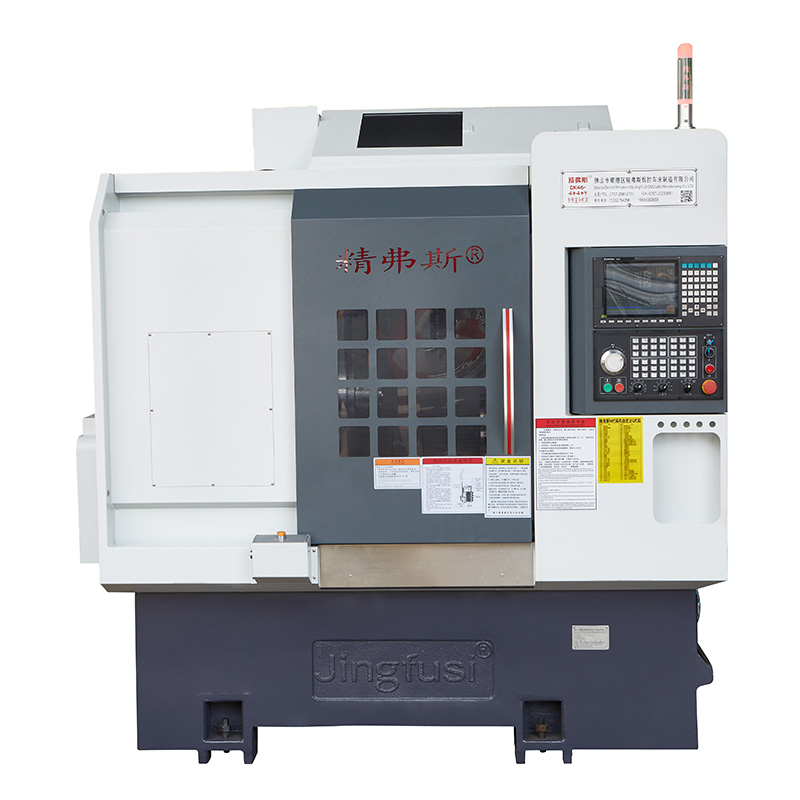

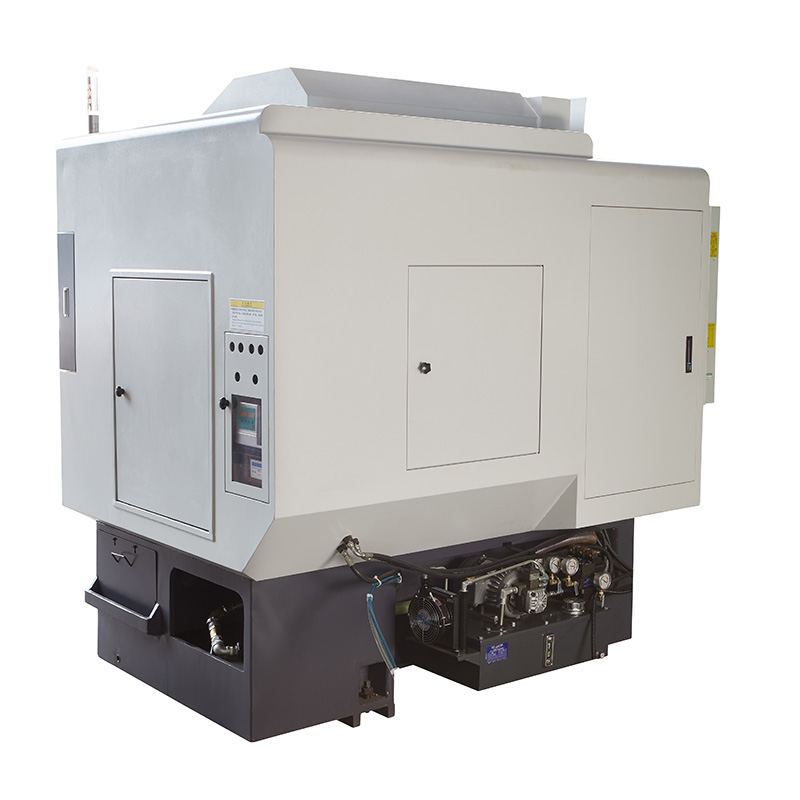

CNC beralih dan mesin penggilingan automatik

Kejuruteraan Automatik CNC dan Pengilangan adalah peralatan pembuatan lanjutan yang digunakan secara meluas dalam pelbagai industri seperti kejuruteraan aeroangkasa, automotif dan ketepatan untuk pengeluaran kompleks dan perhimpunan kompleks. Mesin ini menggabungkan fungsi beralih dan penggilingan ke dalam satu unit, menyediakan fleksibiliti dan peningkatan produktiviti.

Model:CK46-4+4+Y

Hantar Pertanyaan

Penerangan Produk

Mesin pemusnahan CNC dan penggilingan automatik ini dilengkapi dengan sistem kawalan berangka komputer yang membolehkan operasi pemesinan yang tepat dan automatik. Pengendali menggunakan perisian CAD/CAM untuk memprogram mesin untuk menentukan dimensi bahagian yang dikehendaki dan laluan alat.

Mesin beralih dan penggilingan automatik ini boleh melakukan operasi beralih dan penggilingan. Beralih melibatkan berputar bahan kerja sementara alat pemotong membentuk bahan, sementara penggilingan melibatkan bahan kerja pegun dan alat pemotongan berputar.

Rajah Perjalanan Mesin

Automatic CNC Turning and Milling Machine

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK46-4+4+y	CK52-4+4+y
Skop pemprosesan	Berayun di atas katil	mm	Ø 500
	Panjang bulatan luar maksimum	mm	320
	Diameter bar maksimum	mm	Ø 45	Ø 51 ~ 55
paksi utama	Jenis kepala gelendong		A2-5	A2-6

	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
	Kelajuan gelendong maksimum	r/min	6000 (ditetapkan hingga 4500)	4500 (ditetapkan hingga 3500)
suapan	Perjalanan berkesan paksi x/z/y	mm	800/470/260

	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18)/24 (tetapan 18)/15 (tetapan 8)
	Rod skru paksi x/z/y	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Menara pisau	Lapan Turret Stesen	PCS	8 stesen, boleh dilengkapi dengan pemegang alat lubang ganda, pilihan dengan 12 stesen
Kepala kuasa	Borang Memegang Alat Ketua Kuasa		ER25


	Alat kepala kuasa	PCS	Z-Axis 4+X-Axis 4, dengan 4 pemegang alat tetap tambahan dipasang
	Kelajuan maksimum kepala kuasa	r/min	6000 (ditetapkan hingga 4000), boleh digunakan untuk memproses produk dari 4000
	Jarak antara aci kepala kuasa dan aci	mm	65
jentera elektrik	Kuasa/tork motor utama	Kw / nm	Generasi Baru 7.5kW, 47.75nm. Bahagian keluli dengan kapasiti pemprosesan lebih dari 80 boleh dilengkapi dengan pilihan 11kW, 70.03nm

	X/Z/Y Axis Motor Power/Tork	Kw / nm	1.3kW/8.39nm
	X/Z Power Head Motor Power/Tork	Kw / nm	1.7 kW/8nm
	Kelajuan maksimum motor kepala kuasa	r/min	5000
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik


	Kecenderungan katil	°	35 °
	Panjang alat mesin x lebar x ketinggian	mm	2200x1580x1900
	Jumlah berat mesin keseluruhan	Kg	3430
	Jumlah kuasa	kw	13
	Penggunaan kuasa purata	Kw / h	2

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
