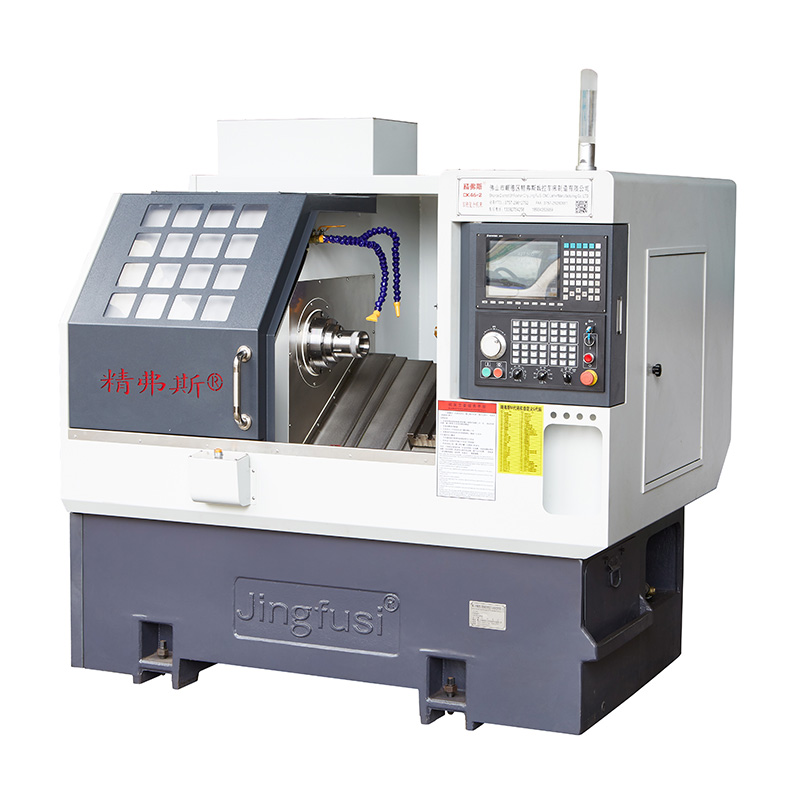

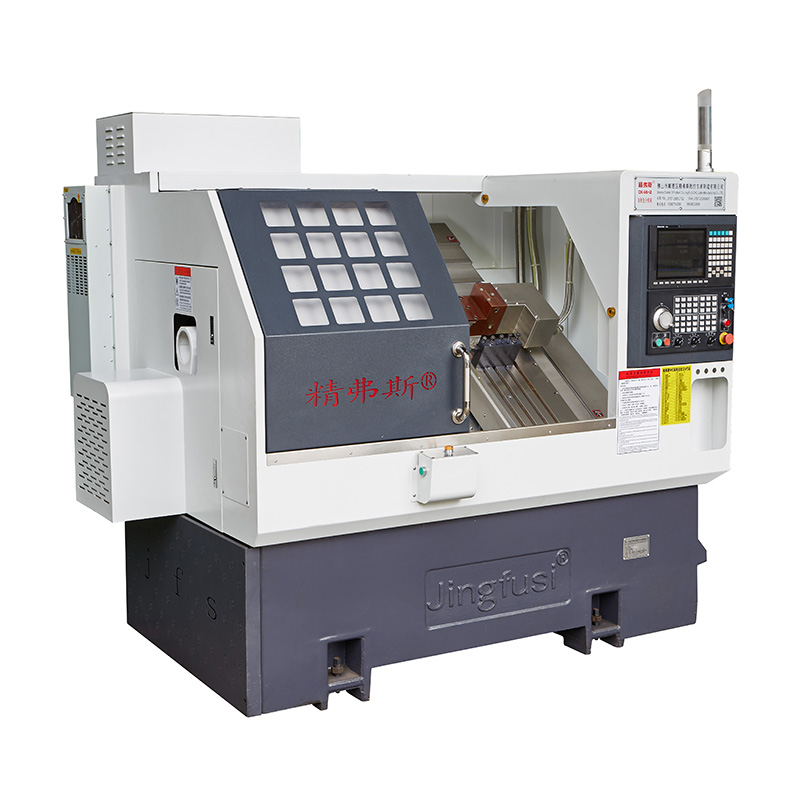

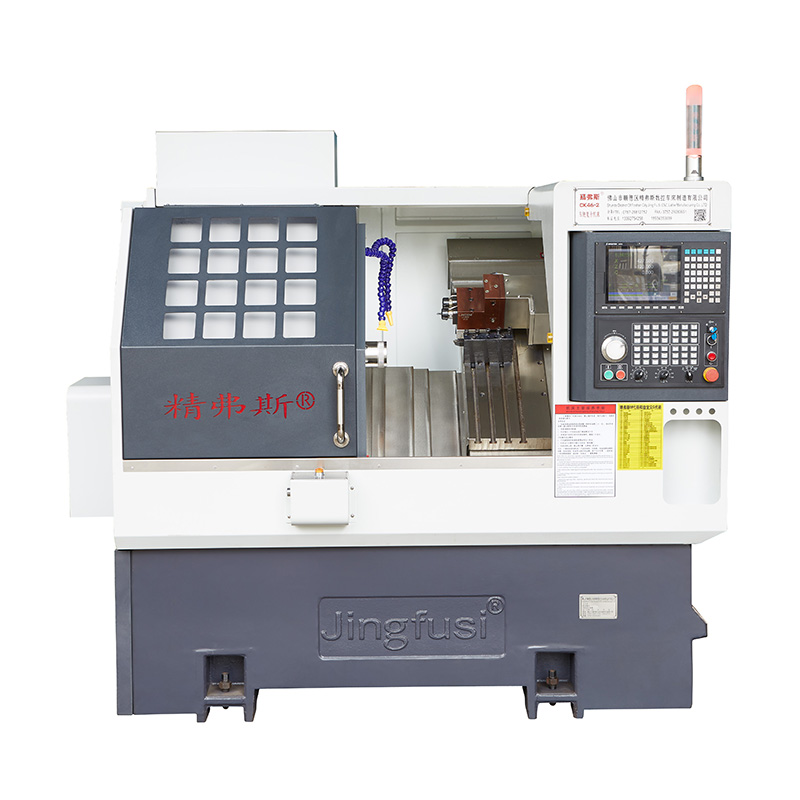

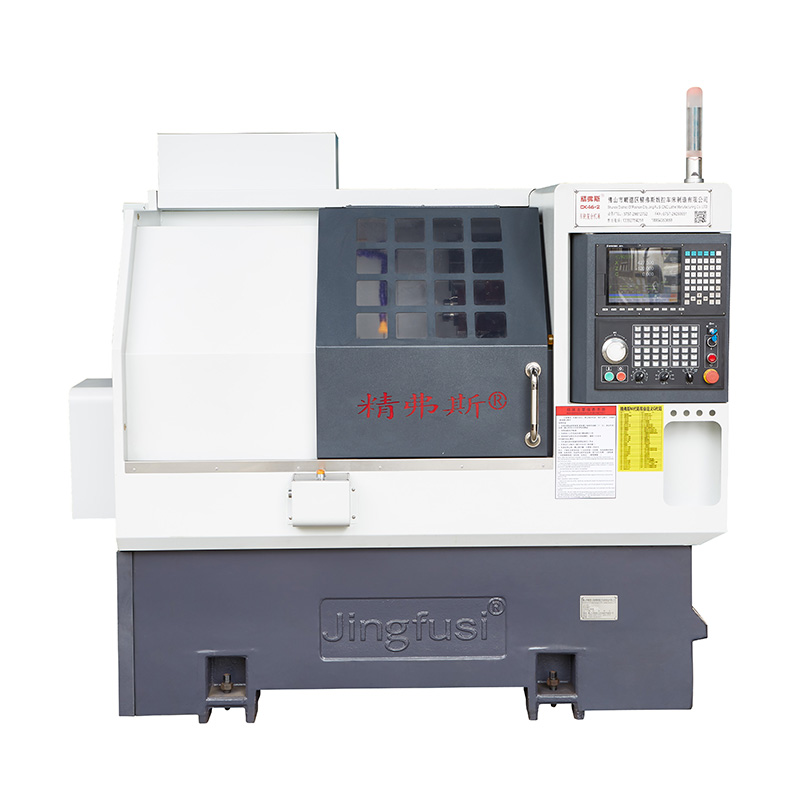

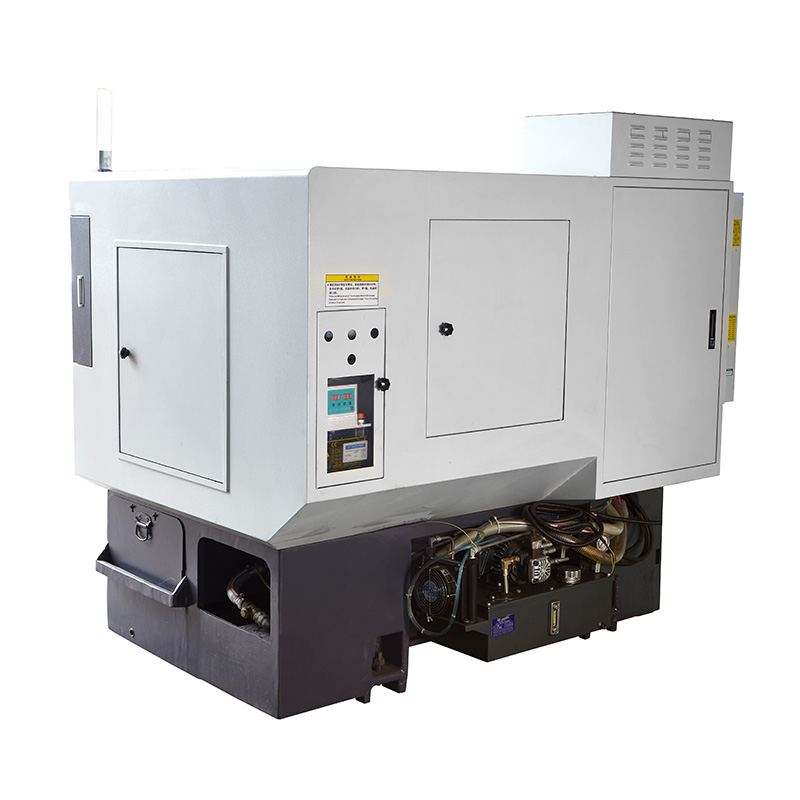

Mesin Pusing dan Pengilangan CNC Pelbagai fungsi

Sebagai pengilang profesional, kami ingin memberikan anda Mesin Pusing dan Pengilangan CNC Pelbagai Fungsi. Dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya.

Model:CK46T-600

Hantar Pertanyaan

Penerangan Produk

Berikut ialah pengenalan Mesin Pusing dan Pengilangan CNC Pelbagai fungsi berkualiti tinggi , berharap dapat membantu anda memahami dengan lebih baik Multifunctional CNC Turning and Milling Machine Mengalu-alukan pelanggan baru dan lama untuk terus bekerjasama dengan kami untuk mencipta masa depan yang lebih baik!

Maklumat produk

Senarai Parameter

projek	Kandungan	unit	CK52T-600	CK76T-600	CK46T-600
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 800
	jenis blok	mm	Ø 180 ~400
	Panjang pusingan maksimum	mm	560
	Diameter bar maksimum	mm	Ø 51 ~ 55	Ø 72	Ø 45
paksi utama	Jenis kepala gelendong		A2-6	A2-8	A2-5
	Diameter lubang gelendong	mm	Ø 66	Ø 86	Ø 56
	Kelajuan gelendong maksimum	rpm	4200	3200	6000
	Kelajuan set gelendong	rpm	1 ~ 3500	1 ~2500	1 ~4500
suapan	Perjalanan maksimum paksi X/Z	mm	230/600
	Strok berkesan paksi Z	mm	570
	Pergerakan pantas maksimum paksi X/Z	m/min	24
	Tetapan paksi X/Z untuk pergerakan pantas	m/min	16/18
	Spesifikasi skru penggelek paksi X/Z	mm	40
	Spesifikasi tolok paksi X/Z	mm	35/45
Turret servo dua belas kedudukan	Ketinggian pusat menara servo dua belas kedudukan		100
	Menara pisau bertentangan tepi (diameter luar)	mm	385
	Ketinggian tengah turet	mm	100
	Bilangan bilah turet	menetapkan	12
	Diameter gangguan pemprosesan alat bersebelahan	mm	Ø180
	Saiz pemegang alat tetap	mm	25X25
	Diameter pemegang pemegang pisau	mm	Ø25
jentera elektrik	Kuasa/tork motor utama	KW/Nm	11KW/berkadar 72Nm	15KW/berkadar 98Nm	7.5 KW/berkadar 47Nm
	Kuasa/tork motor paksi X/Z	KW/Nm	Yaskawa 1.8KW/11.5Nm. Pilihan generasi baharu 2.4 KW/berkadar 11.5Nm
	Kuasa/tork alat turret menukar motor	KW/Nm	Generasi baharu 1.0 KW/3.1NM
	Kuasa motor sistem penyejukan	KW	0.3
	Kuasa motor sistem penyejukan tekanan tinggi	KW	3
Tailstock	Strok stok ekor	mm	420
	Pukulan maksimum pin ejektor stok ekor	mm	100
	Borang pemacu pin ejector Tailstock		Hidraulik, ketegaran yang kuat
	Tailstock atas jarum lubang tirus	MK	Mohs 5 #, tidak berayun atau meledingkan semasa pemesinan ketepatan.
	Jarak maksimum antara hujung dan chuck	mm	690
lain	Kecondongan katil	°	30° atau 15°
	Alat mesin panjang X lebar X tinggi	mm	2500X1600X1700
	Jumlah berat keseluruhan mesin	KG	Jumlah berat keseluruhan mesin ialah 4500KG, dengan jumlah berat pilihan sebanyak 3500KG, tolak 10000 yuan
	Jumlah kuasa	kw	20
	Purata penggunaan kuasa	kw/j	3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Kaedah pengesanan	Standard kilang


Pukulan jejari gelendong		Kesan kehabisan kon luar	0.0025


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
