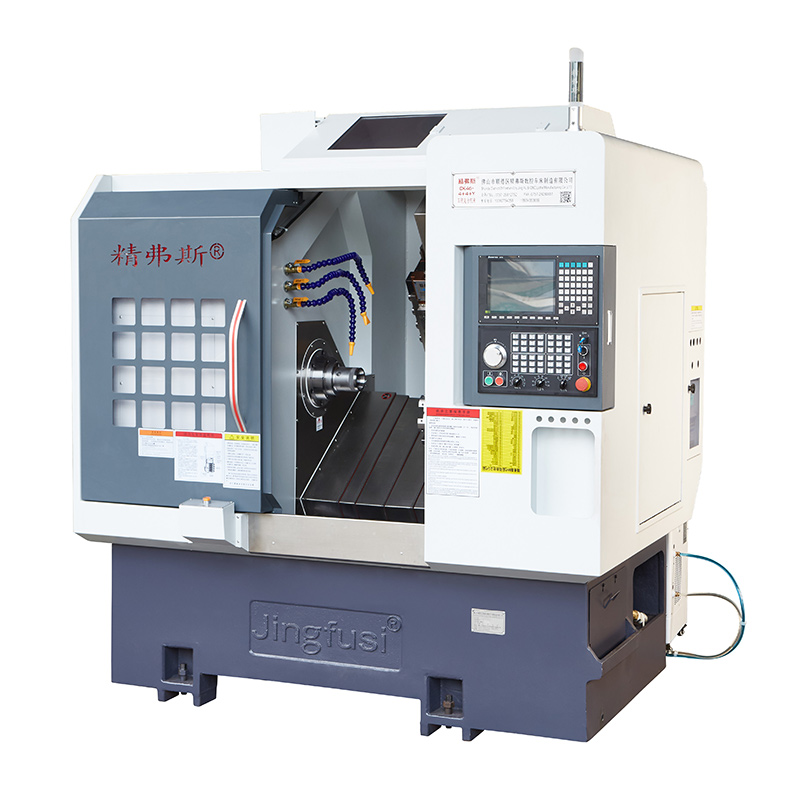

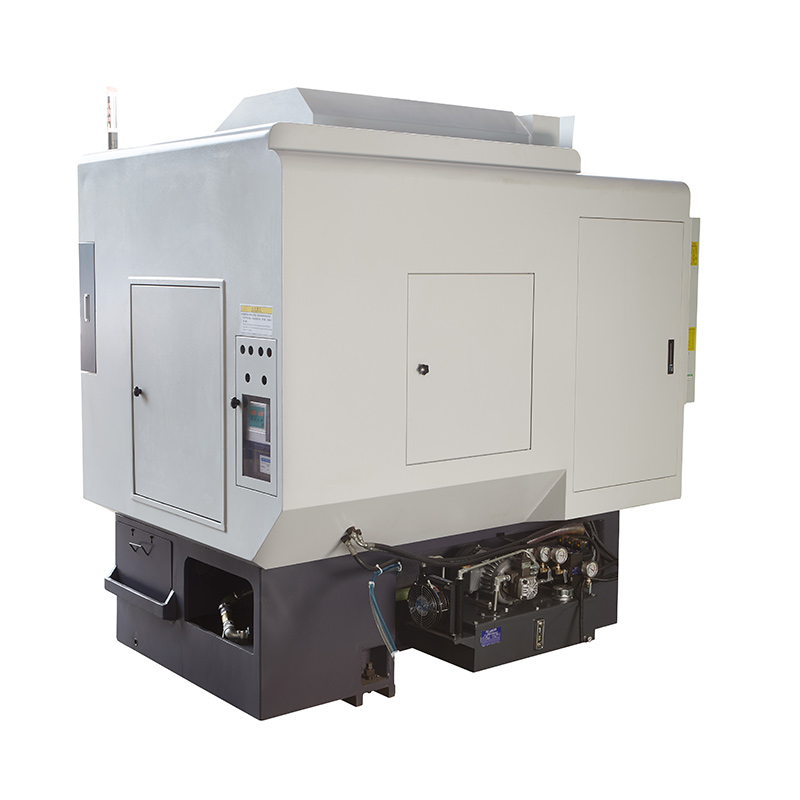

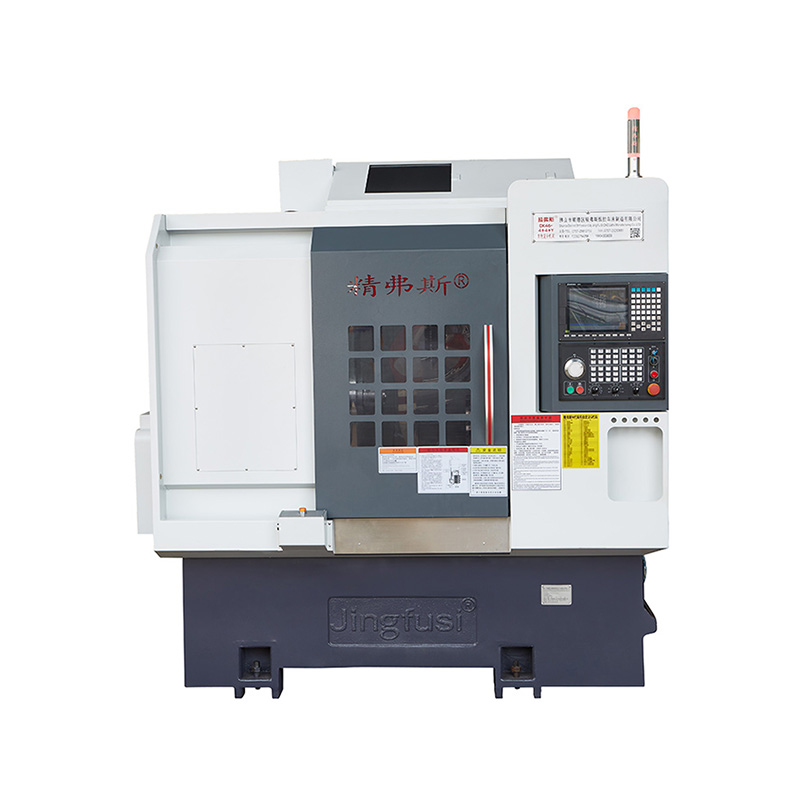

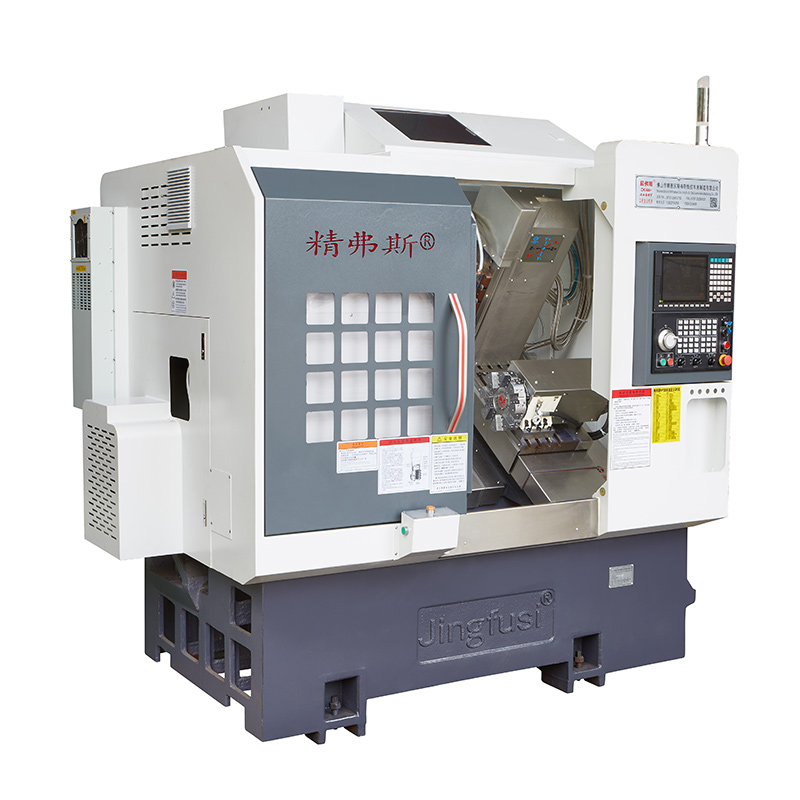

Turret Precision High Turning and Milling Machine

Sebagai pengeluar profesional, kami ingin memberi anda mesin turret dan penggilingan yang berkualiti tinggi Jingfusi® berkualiti tinggi. Dan kami akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya.

Model:CK76DTY

Hantar Pertanyaan

Penerangan Produk

Ketepatan adalah kunci ketika datang untuk beralih dan penggilingan, dan mesin kami memberikan anda tepat. Dengan pembinaan yang kuat dan tahan lama, mesin ini mempunyai keupayaan untuk mengendalikan pekerjaan pemesinan yang tepat, dengan output berkualiti tinggi.

Reka bentuk turret Jingfusi® mesin ini membolehkan perubahan alat yang cepat dan mudah, menjadikannya sempurna untuk pelbagai pekerjaan pemesinan. Dengan gelendong penggilingan yang kuat dan fungsi putaran, anda akan mempunyai keupayaan untuk membuat bahagian yang kompleks, dengan cepat dan tepat.

Turret Precision High kami beralih dan mesin penggilingan direka untuk memudahkan proses pemesinan dan memaksimumkan kecekapan. Ia menyediakan fleksibiliti untuk menangani pelbagai tugas dan aplikasi, dengan pemprosesan berkelajuan tinggi dan pelbagai fungsi.

Bukan sahaja mesin kami tepat, tetapi ia juga dibina untuk bertahan. Dengan bingkai yang tahan lama dan kukuh, mesin ini boleh mengendalikan pelbagai bahan dan aplikasi, memastikan produktiviti dan kemahiran yang optimum.

Di samping itu, antara muka intuitif mesin ini menjadikannya mudah digunakan, walaupun bagi mereka yang baru untuk pemesinan. Kawalan direka untuk keramahan pengguna, membolehkan anda dengan mudah memprogram dan melaksanakan pekerjaan pemesinan di tangan.

Turret Precision High kami beralih dan mesin penggilingan melebihi jangkaan dari segi ketahanan, kecekapan dan ketepatan. Dengan keupayaannya yang kuat, pembinaan yang kukuh dan antara muka yang mudah digunakan, ia adalah penyelesaian yang ideal untuk keperluan dan keperluan penggilingan ketepatan anda.

Rajah Perjalanan Mesin Jingfusi®

High Precision Turret Turning and Milling Machine

Butiran Produk

Senarai Parameter

item	Model pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	r/min	4200 (tetapan 3500)	3200 (Tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
suapan	Strok maksimum x/z/y paksi	mm	260/500/± 60
	Kepala kuasa 90 ° melewati pusat gelendong	mm	30
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 16)/ 24 (tetapan 16)/ 14 (tetapan 8)
	Rod skru paksi x/z/y	mm	40
	Trek roller paksi x/z/y	mm	35/45/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT55
	Collet kepala kuasa	Adalah	ER32
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 2.9 kW /18.6nm, generasi baru yang opopsional3.1 kW /15nm
	Kuasa/tork motor kepala kuasa turret	Kw / nm	Generasi Baru 3.1 kW/15nm
	Kelajuan maksimum motor kuasa turret	r/min	6000 (tetapan 4000), kelajuan umum ≤4000
	Kuasa/tork motor kepala kuasa	Kw / nm	3.1 kW/15nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
Tailstock	Strok tailstock	mm	520
	Strok hidraulik maksimum tailstock	mm	100
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Peranti brek kedudukan spindle		Hidraulik, boleh diprogramkan
	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1680x1900
	Jumlah berat mesin keseluruhan	Kg	5000kg
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
