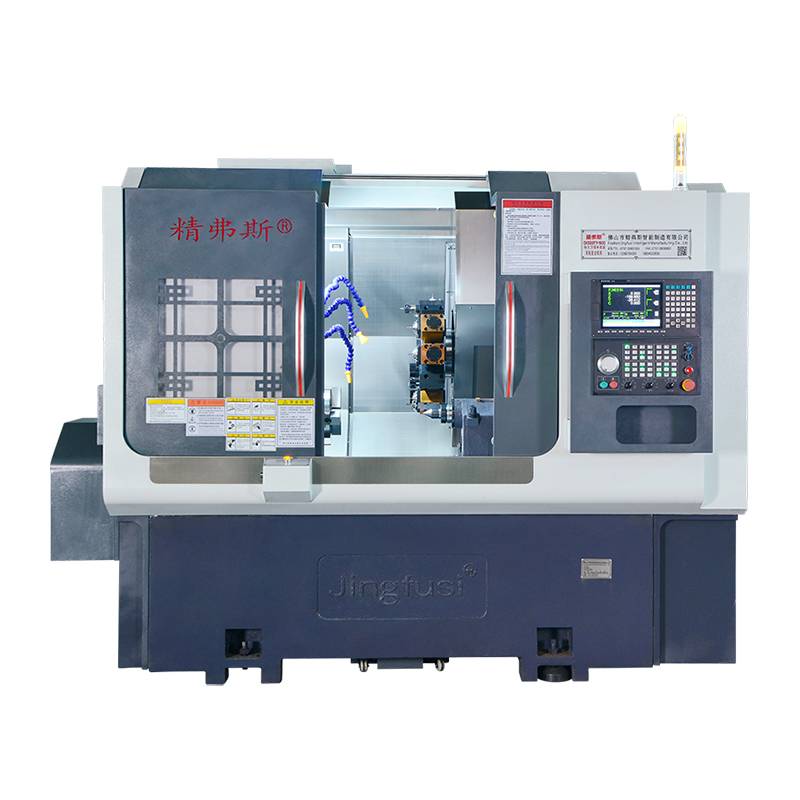

Mesin Pusing dan Pengilangan Turret Berkelajuan Tinggi

Mesin pemusing dan pengilangan turet berkelajuan tinggi ialah alat mesin CNC (Kawalan Berangka Komputer) yang canggih yang menggabungkan keupayaan mesin pelarik (memusing) dan mesin penggilingan. Mesin ini direka bentuk untuk operasi pemesinan ketepatan dan sering digunakan dalam industri yang memerlukan ketepatan dan kecekapan yang tinggi. Anda boleh yakin untuk membeli Mesin Pusing dan Pengilangan Turret Berkelajuan Tinggi dari kilang kami dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik kepada anda. dan penghantaran tepat pada masanya.

Model:CK52DTY

Hantar Pertanyaan

Penerangan Produk

Sebagai pengilang profesional, kami ingin memberikan anda Mesin Pusing dan Pengilangan Turret Berkelajuan Tinggi. Dan kami akan menawarkan perkhidmatan selepas jualan yang terbaik dan penghantaran tepat pada masanya.

Berikut ialah beberapa ciri dan ciri utama mesin memusing dan mengisar turet berkelajuan tinggi:

Alatan Turret: Mesin ini biasanya mempunyai turet alat yang boleh memuatkan berbilang alat pemotong. Turret boleh diindeks secara automatik untuk memilih alat yang sesuai untuk operasi pemesinan tertentu, mengurangkan masa persediaan dan meningkatkan fleksibiliti.

Keupayaan Memusing: Mesin pemusing dan pengilangan turet berkelajuan tinggi boleh melakukan operasi memusing, yang melibatkan pemutaran bahan kerja manakala alat pemotong mengeluarkan bahan untuk menghasilkan bentuk silinder atau kon. Ini berguna untuk menghasilkan bahagian dengan simetri putaran.

Keupayaan Pengilangan: Mesin ini juga boleh melakukan operasi pengilangan, yang melibatkan pengalihan bahan daripada bahan kerja dengan menggerakkan alat pemotong ke pelbagai arah. Pengilangan membolehkan penciptaan bentuk, ciri dan kontur yang kompleks.

Kawalan CNC: Kebanyakan mesin pemusing dan pengilangan turet moden dikawal oleh sistem CNC. Teknologi CNC membolehkan kawalan tepat pergerakan alat dan proses pemesinan, memastikan ketepatan dan kebolehulangan.

Perkakas Langsung: Sesetengah mesin dilengkapi dengan keupayaan perkakas langsung. Perkakas langsung membolehkan operasi pengilangan dilakukan semasa bahan kerja berputar, mengembangkan keupayaan mesin dan mengurangkan keperluan untuk berbilang persediaan.

Perubahan Alat Automatik: Kebanyakan mesin ini menampilkan penukar alat automatik, yang boleh menukar alat dalam turet dengan cepat dan automatik, membolehkan pemesinan berterusan tanpa perubahan alat manual.

Aplikasi: Mesin memusing dan mengisar turet berkelajuan tinggi menemui aplikasi dalam industri yang memerlukan komponen berketepatan tinggi, seperti aeroangkasa, automotif, pembuatan peranti perubatan dan pengeluaran bahagian mekanikal yang kompleks.

Ringkasnya, mesin pemusing dan pengilangan turet berkelajuan tinggi ialah alat mesin CNC serba boleh yang menggabungkan keupayaan memusing dan mengisar dengan fokus pada pemesinan berkelajuan tinggi. Ia digunakan dalam industri di mana pengeluaran komponen yang kompleks dan tepat adalah penting, dan ciri-ciri canggih mereka menjadikannya aset berharga untuk proses pembuatan moden.

Gambarajah Perjalanan Mesin



Maklumat produk



Senarai Parameter

item Model mesin pelarik unit CK52DTY CK76DTY CK46DTY
Skop pemprosesan Diameter putaran maksimum gelendong mm Ø 700
Panjang bulatan luar pusingan maksimum mm 520
Diameter bar maksimum mm Ø 55 Ø 72 Ø 45
paksi utama Kelajuan gelendong maksimum rpm 4200(tetapan 3500) 3200 (tetapan 2000) 6000 (set 4500)
Jenis kepala gelendong
A2 - 6 A2 -8 A2 - 5
Diameter lubang gelendong mm Ø 66 Ø 86 Ø 56
suapan Lejang maksimum paksi X/Z/Y mm 260/500/±60
Kepala kuasa 90 ° melalui pusat gelendong mm 30
Pergerakan pantas maksimum paksi X/Z/Y m/min 24(tetapan 16)/ 24(tetapan 16)/14(tetapan 8)
Rod skru paksi X/Z/Y mm 40
Trek penggelek paksi X/Z/Y mm 35/45/35
menara kuasa
Model turet kuasa (turret kuasa) BMT BMT55
Collet kepala kuasa IS ER32
Saiz pemegang alat tetap mm 25X25
Diameter batang pemegang gerek mm Ø32
jentera elektrik Kuasa/tork motor utama KW/Nm 11KW/berkadar 72Nm 15KW/berkadar 98Nm 7.5 KW/berkadar 47Nm
kuasa motor paksi X/Z/Y/tork KW/Nm yaskawa 2.9 KW /18.6Nm,Pilihan generasi baharu3.1 KW /15Nm
Kuasa/tork motor kepala kuasa turet KW/Nm Generasi baharu 3.1 KW/15NM
Kelajuan maksimum motor kuasa turet rpm 6000 (tetapan 4000), kelajuan biasa≤4000
Kuasa motor kepala kuasa/tork KW/Nm 3.1 KW/15NM
Kuasa/tork alat turret menukar motor KW/Nm Generasi baharu 1.0 KW /3.1NM
Tailstock Strok stok ekor mm 520
Lejang hidraulik maksimum stok ekor
mm 100
Tailstock atas jarum lubang tirus MK mohs 5#
Jarak maksimum antara hujung dan chuck mm 690
lain Peranti brek kedudukan gelendong
Hidraulik, boleh diprogramkan pilihan
Kecondongan katil ° 30° atau 15°
Alat mesin panjang X lebar X tinggi mm 2500X1680X1900
Jumlah berat keseluruhan mesin KG 5000KG
Jumlah kuasa kw 20
Purata penggunaan kuasa kw/j 3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus :
Item ujian utama Gambarajah skematik Kaedah pengesanan
Standard kilang
Pukulan jejari gelendong Kesan kehabisan kon luar 0.0035
Kedudukan ulangan paksi-X Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Z
Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Y Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.004
kedudukan ulangan paksi C Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 20 saat arka
Kedudukan paksi C berputar   Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang 72 saat arka
Pukulan pengapit kepala kuasa Pukulan kon 0.015
Pukulan pengapit kepala kuasa
Mengapit pukulan 0.01
Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
