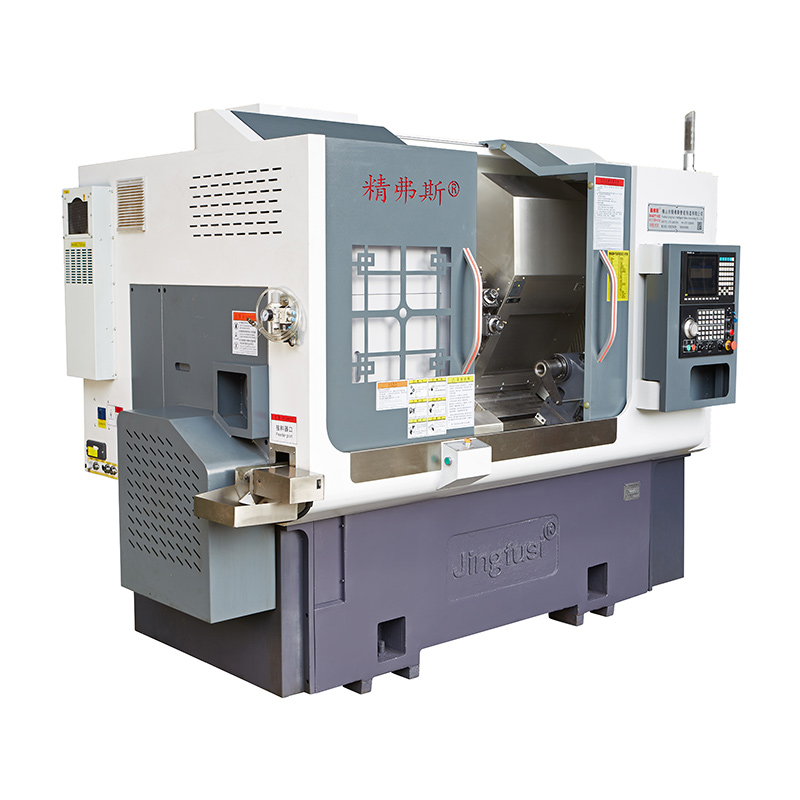

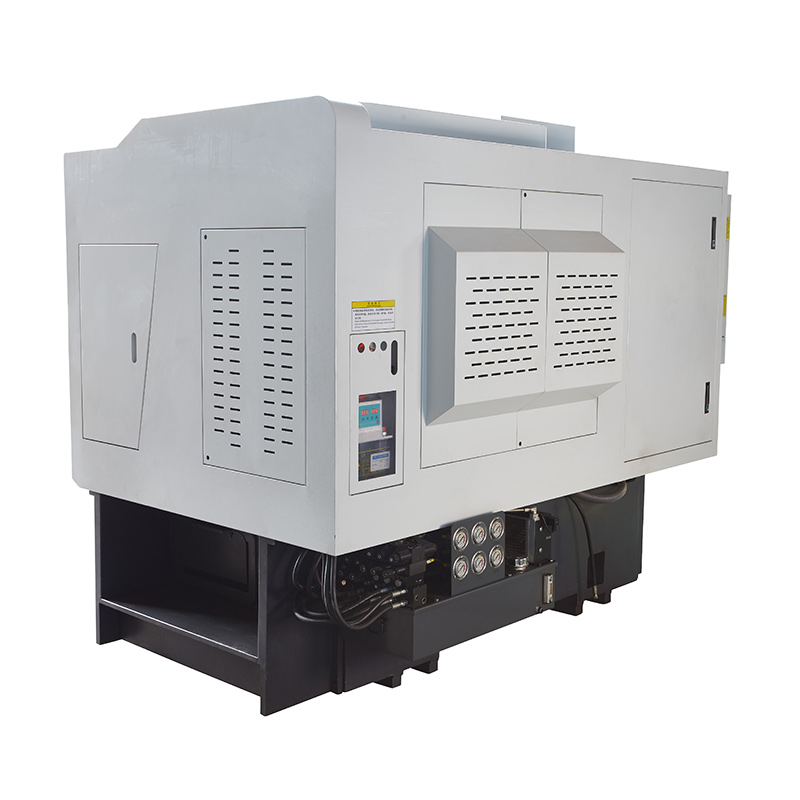

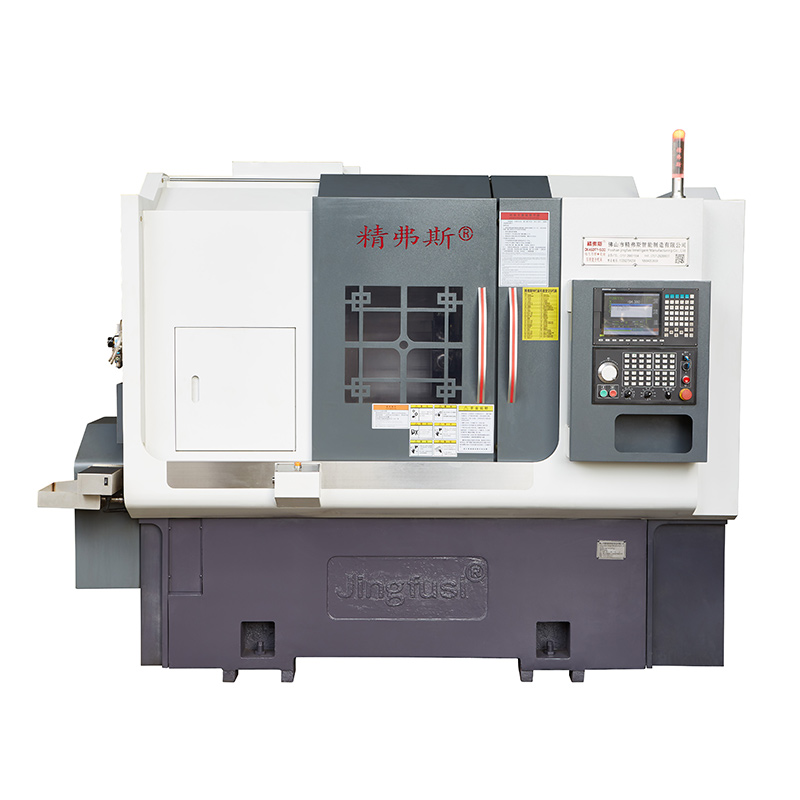

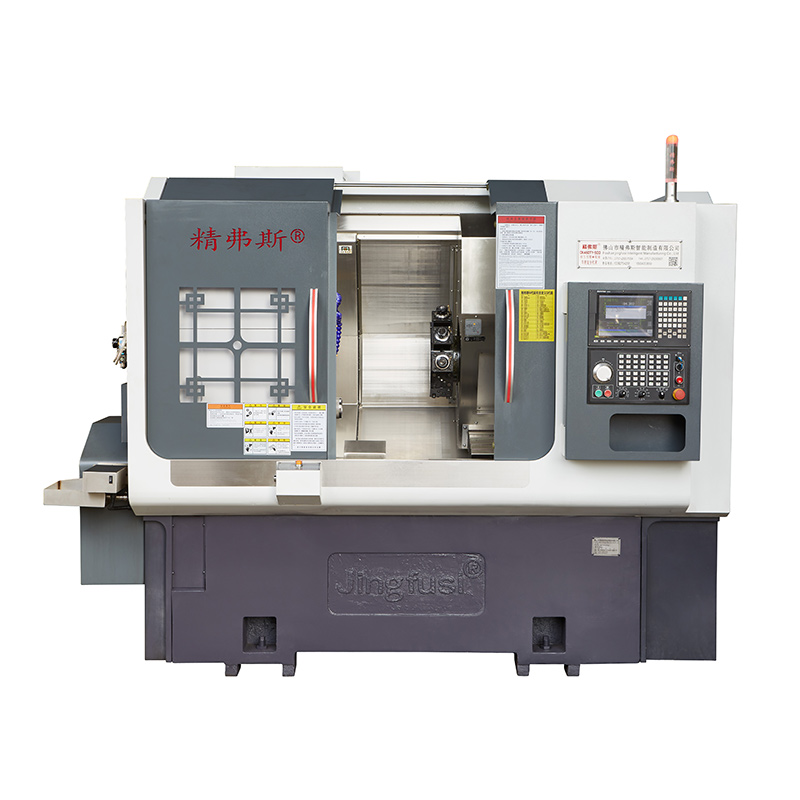

Mesin Pusing dan Pengilangan Turret Automatik

Mesin pemusing dan pengilangan turet automatik biasanya mempunyai turet alat yang boleh memuatkan berbilang alat pemotong. Turret boleh diindeks secara automatik untuk memilih alat yang sesuai untuk setiap operasi pemesinan, mengurangkan masa persediaan dan meningkatkan kecekapan.

Model:CK46DTY

Hantar Pertanyaan

Penerangan Produk

Mesin Pusing dan Pengilangan Turret Automatik ini juga boleh melakukan operasi pengilangan, membolehkan penciptaan bentuk, ciri dan kontur yang kompleks dengan menggerakkan alat pemotong ke pelbagai arah. Pengilangan mengembangkan keupayaan pemesinan mesin melebihi pusingan mudah.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

item	Model mesin pelarik	unit	CK52DTY	CK76DTY	CK46DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 700
	Panjang bulatan luar pusingan maksimum	mm	520
	Diameter bar maksimum	mm	Ø 55	Ø 72	Ø 45
paksi utama	Kelajuan gelendong maksimum	rpm	4200(tetapan 3500)	3200 (tetapan 2000)	6000 (set 4500)
	Jenis kepala gelendong		A2 - 6	A2 -8	A2 - 5
	Diameter lubang gelendong	mm	Ø 66	Ø 86	Ø 56
suapan	Lejang maksimum paksi X/Z/Y	mm	260/500/±60
	Kepala kuasa 90 ° melalui pusat gelendong	mm	30
	Pergerakan pantas maksimum paksi X/Z/Y	m/min	24(tetapan 16)/ 24(tetapan 16)/14(tetapan 8)
	Rod skru paksi X/Z/Y	mm	40
	Trek penggelek paksi X/Z/Y	mm	35/45/35
menara kuasa	Model turet kuasa (turret kuasa)	BMT	BMT55
	Collet kepala kuasa	IS	ER32
	Saiz pemegang alat tetap	mm	25X25
	Diameter batang pemegang gerek	mm	Ø32
jentera elektrik	Kuasa/tork motor utama	KW/Nm	11KW/berkadar 72Nm	15KW/berkadar 98Nm	7.5 KW/berkadar 47Nm
	kuasa motor paksi X/Z/Y/tork	KW/Nm	yaskawa 2.9 KW /18.6Nm，Pilihan generasi baharu3.1 KW /15Nm
	Kuasa/tork motor kepala kuasa turet	KW/Nm	Generasi baharu 3.1 KW/15NM
	Kelajuan maksimum motor kuasa turet	rpm	6000 (tetapan 4000), kelajuan biasa≤4000
	Kuasa motor kepala kuasa/tork	KW/Nm	3.1 KW/15NM
	Kuasa/tork alat turret menukar motor	KW/Nm	Generasi baharu 1.0 KW /3.1NM
Tailstock	Strok stok ekor	mm	520
	Lejang hidraulik maksimum stok ekor	mm	100
	Tailstock atas jarum lubang tirus	MK	mohs 5#
	Jarak maksimum antara hujung dan chuck	mm	690
lain	Peranti brek kedudukan gelendong		Hidraulik, boleh diprogramkan pilihan
	Kecondongan katil	°	30° atau 15°
	Alat mesin panjang X lebar X tinggi	mm	2500X1680X1900
	Jumlah berat keseluruhan mesin	KG	5000KG
	Jumlah kuasa	kw	20
	Purata penggunaan kuasa	kw/j	3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Kaedah pengesanan	Standard kilang


Pukulan jejari gelendong		Kesan kehabisan kon luar	0.0035


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Y		Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


kedudukan ulangan paksi C		Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	20 saat arka


Kedudukan paksi C berputar		Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang	72 saat arka


Pukulan pengapit kepala kuasa		Pukulan kon	0.015

Pukulan pengapit kepala kuasa		Mengapit pukulan	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
