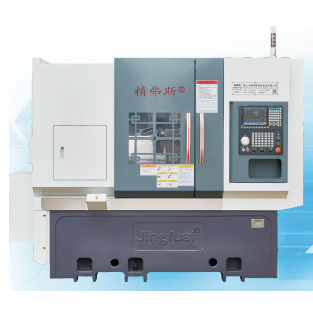

CNC Turret Type Automatik Lathe

Kami dengan sukacitanya memperkenalkan anda kepada Jingfusi® High-end CNC Turret Type Automatik Lathe, yang bertujuan untuk memperdalam pengetahuan anda tentang produk yang luar biasa ini. Kami mengalu -alukan kedua -dua pelanggan baru dan bernilai kami untuk meneruskan perkongsian mereka dengan kami ketika kami berusaha ke arah masa depan yang lebih cerah bersama -sama.

Model:CK52T-600

Hantar Pertanyaan

Penerangan Produk

Anda dijemput secara kasar untuk melawat kilang kami dan meneroka Jingfusi® CNC Turret Type yang terkini, kompetitif, dan berkualiti tinggi, yang kini mempunyai permintaan yang tinggi. Kami dengan penuh harapan menjangkakan peluang untuk bekerjasama dengan anda.

CNC TYPE TYPE Butiran Produk Lathe Automatik

Senarai Parameter Lathe Turret Turret CNC

projek	Kandungan	unit	CK52T-600	CK76T-600	CK46T-600
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 800
	jenis blok	mm	Ø 180 ~ 400
	Panjang putaran maksimum	mm	560
	Diameter bar maksimum	mm	Ø 51 ~ 55	Ø 72	Ø 45
paksi utama	Jenis kepala gelendong		A2-6	A2 -8	A2-5
	Spindle melalui diameter lubang	mm	Ø 66	Ø 86	Ø 56
	Kelajuan gelendong maksimum	r/min	4200	3200	6000
	Kelajuan set gelendong	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
suapan	Perjalanan maksimum paksi x/z	mm	230/600
	Z-Axis Stroke berkesan	mm	570
	Pergerakan pantas maksimum paksi x/z	m/my	24
	Tetapan paksi x/z untuk pergerakan pantas	m/my	16/18
	Spesifikasi skru roller paksi x/z	mm	40
	X/Z Axis Gauge Spesifikasi	mm	35/45
Dua belas kedudukan Servo Turret	Dua belas kedudukan Servo Turret Center Ketinggian		100
	Menara Knife Berlawanan dengan Kelebihan (Diameter Luar)	mm	385
	Ketinggian tengah turet	mm	100
	Bilangan bilah turet	Betulkan	12
	Gangguan diameter pemprosesan alat bersebelahan	mm	Ø180
	Saiz Pemegang Alat Tetap	mm	25x25
	Diameter pemegang pemegang pisau	mm	Ø25
jentera elektrik	Kuasa/tork motor utama	Kw / nm	11kW/Rated 72nm	15kW/Rated 98nm	7.5 kW/dinilai 47nm
	X/Z-Axis Motor Power/Tork	Kw / nm	Yaskawa 1.8kW/11.5nm. Generasi baru pilihan 2.4 kW/dinilai 11.5nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi Baru 1.0 kW/3.1nm
	Kekuatan Motor Sistem Penyejukan	Kw	0.3
	Kekuatan Motor Sistem Penyejukan Tekanan Tinggi	Kw	3
Tailstock	Strok tailstock	mm	420
	Strok maksimum pin ejektor ekorstock	mm	100
	Borang Pemacu Pin Ekector Tailstock		Hidraulik, ketegaran kuat
	Torping Hole Needs Cone Tailstock	Mk	Mohs 5 #, tidak mengayunkan atau meledingkan semasa pemesinan ketepatan.
	Jarak maksimum antara hujung dan chuck	mm	690
yang lain	Kecenderungan katil	°	30 ° atau 15 °
	Panjang alat mesin x lebar x ketinggian	mm	2500x1600x1700
	Jumlah berat mesin keseluruhan	Kg	Jumlah berat keseluruhan mesin adalah 4500kg, dengan jumlah berat pilihan 3500kg, tolak 10000 yuan
	Jumlah kuasa	kw	20
	Penggunaan kuasa purata	Kw / h	3

Ketepatan Alat Mesin Lathe Automatik Turret CNC Turret

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Kaedah Pengesanan	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0025


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.0025


Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
