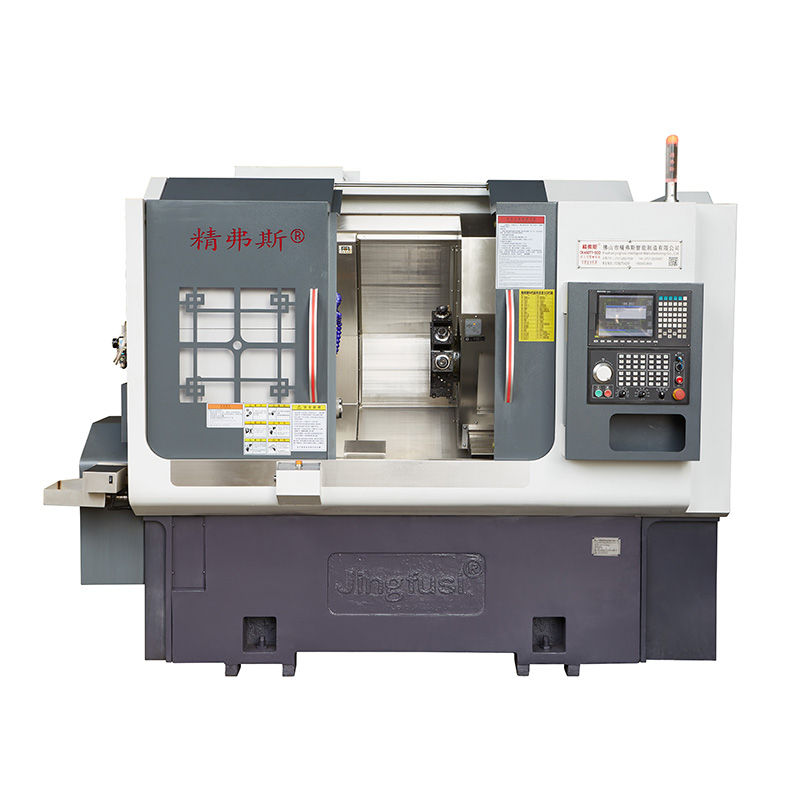

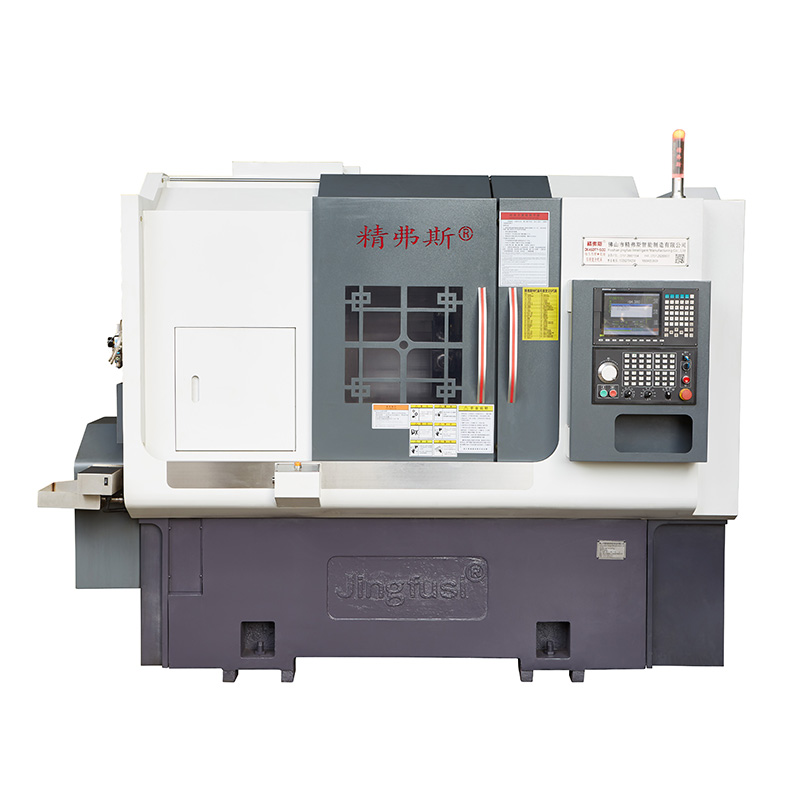

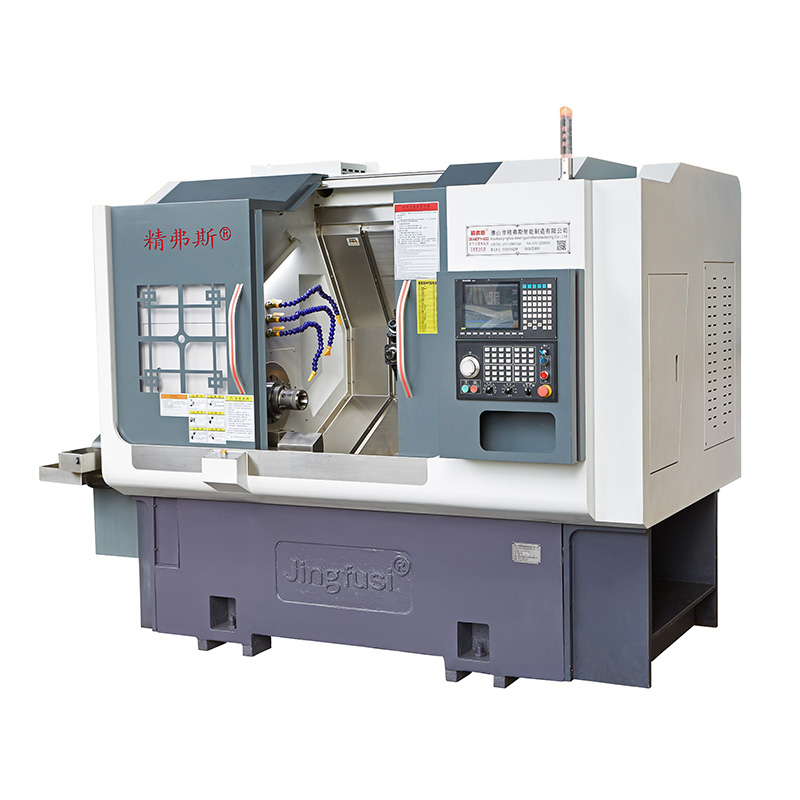

Mesin Pemusing dan Pengilangan Turret Kuasa berkelajuan tinggi

Mesin Pemusing Turret Kuasa Berkelajuan Tinggi dan Mesin Kompaun Pengilangan Jingfusi® ini boleh melakukan kedua-dua operasi memusing dan mengisar pada pelbagai jenis bahan, termasuk logam, plastik dan banyak lagi. Memusing digunakan untuk ciri silinder, manakala pengilangan digunakan untuk permukaan rata atau berkontur.

Model:CK46DTY

Hantar Pertanyaan

Penerangan Produk

Mesin Pemusing dan Pengilangan Turret Berkelajuan Tinggi ingfusi® ialah alat pemesinan CNC serba boleh yang direka untuk pemesinan berkelajuan tinggi dan ketepatan. Ia amat sesuai untuk pembuatan komponen dengan ciri yang rumit dan spesifikasi yang menuntut.

Gambarajah Perjalanan Mesin

Maklumat produk

Senarai Parameter

item	Model mesin pelarik	unit	CK46DTY	CK52DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 600
	Panjang bulatan luar pusingan maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
paksi utama	Kelajuan gelendong maksimum	rpm	6000 (tetapan 4500)	4200(tetapan 3500)

	Jenis kepala gelendong		A2-5	A2-6
	Diameter lubang gelendong	mm	Ø 56	Ø 66
suapan	Lejang maksimum paksi X/Z/Y	mm	800/400/±60


	Kepala kuasa 90 ° melalui pusat gelendong	mm	60
	Pergerakan pantas maksimum paksi X/Z/Y	m/min	24(tetapan 18) / 24(tetapan 18) /15(tetapan 12)
	Rod skru paksi X/Z/Y	mm	32/32/32
	Trek penggelek paksi X/Z/Y	mm	35/35/35
menara kuasa	Model turet kuasa (turret kuasa)	BMT	BMT45，Pilihan BMT55

	Collet kepala kuasa	IS	ER25
	Saiz pemegang alat tetap	mm	25X25
	Diameter batang pemegang gerek	mm	Ø25
Tailstock	Kuasa/tork motor utama	KW/Nm	7.5 KW/berkadar 47Nm	11KW/berkadar 72Nm


	kuasa motor paksi X/Z/Y/tork	KW/Nm	yaskawa 1.8KW/11.5N. Pilihan generasi baharu2.4 KW/berkadar 11.5Nm
	Kelajuan maksimum motor kuasa turet	rpm	80000°(kepala kuasa ≤7000 perubahan, 90°kepala kuasa ≤6000 perubahan)
	Kuasa motor kepala kuasa/tork	KW/Nm	8.5 KW/berkadar 16.5Nm
	Kuasa/tork alat turret menukar motor	KW/Nm	Generasi baharu 1.0 KW /3.1NM
lain	Peranti brek kedudukan gelendong		tekanan hidraulik


	Kecondongan katil	°	35°
	Alat mesin panjang X lebar X tinggi	mm	2200X1500X1900
	Jumlah berat keseluruhan mesin	KG	3900KG
	Jumlah kuasa	kw	15
	Purata penggunaan kuasa	kw/j	3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama	Gambarajah skematik	Standard kilang


Pukulan jejari gelendong		Kesan kehabisan kon luar	0.0035


Kedudukan ulangan paksi-X		Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Z		Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan ulangan paksi Y		Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


kedudukan ulangan paksi C		Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	20 saat arka


Kedudukan paksi C berputar		Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang	72 saat arka


Pukulan pengapit kepala kuasa		Pukulan kon	0.015

Pukulan pengapit kepala kuasa		Mengapit pukulan	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
