Alat Mesin Memusing dan Mengisar

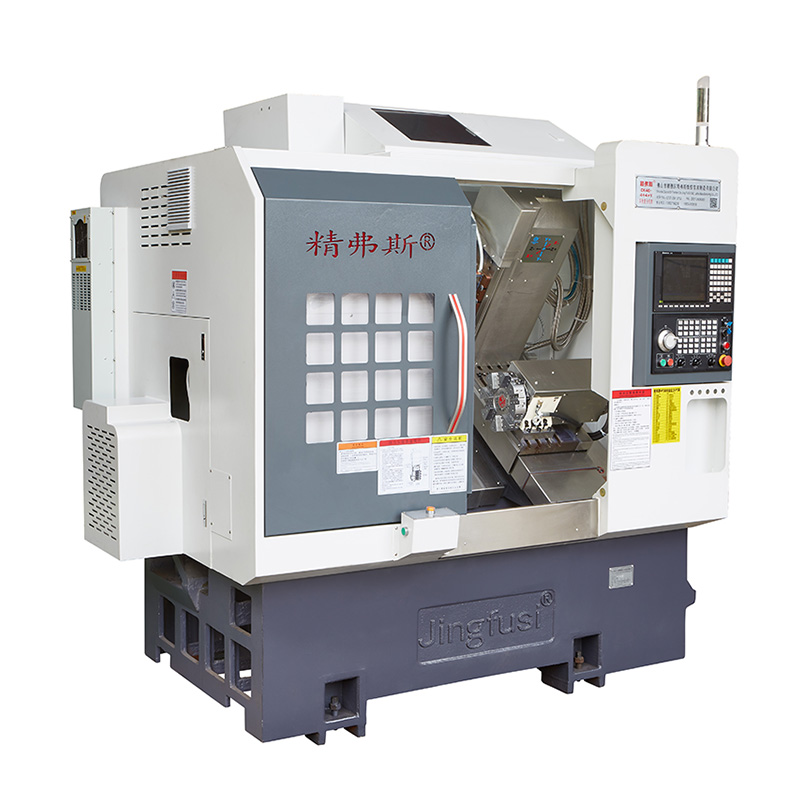

  • Alat Mesin Memusing dan Mengisar - 0 Alat Mesin Memusing dan Mengisar - 0

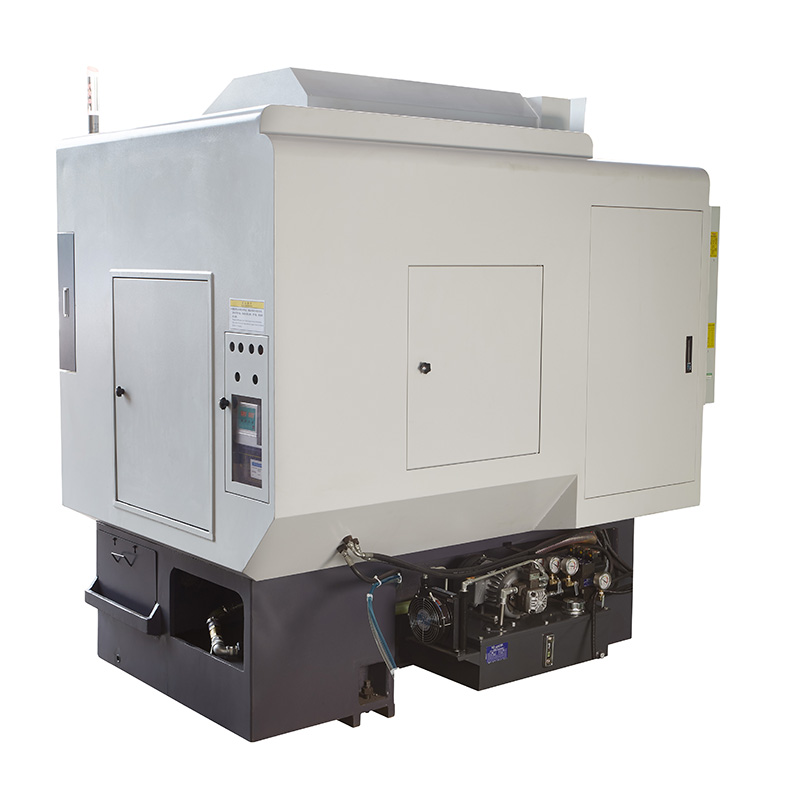

  • Alat Mesin Memusing dan Mengisar - 1 Alat Mesin Memusing dan Mengisar - 1

Alat Mesin Memusing dan Mengisar

Anda boleh yakin untuk membeli Alat Mesin Kompaun Memusing dan Mengisar dari kilang kami dan kami akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya. Kilang kami enggan menerima sebarang konfigurasi gred rendah pelanggan yang lain kerana konfigurasi yang berbeza adalah menyusahkan untuk membuat piawaian pemeriksaan kualiti. menjejaskan kualiti dan hayat perkhidmatan alat mesin, dan menjejaskan kecekapan dan kos perkhidmatan selepas jualan.

Model:CK52-4+4+Y

Hantar Pertanyaan

Penerangan Produk

Berikut ialah pengenalan Alat Mesin Memusing dan Mengisar berkualiti tinggi Jingfusi®, dengan harapan dapat membantu anda memahaminya dengan lebih baik. Mengalu-alukan pelanggan baru dan lama untuk terus bekerjasama dengan kami untuk mencipta masa depan yang lebih baik!


Gambarajah Perjalanan Mesin



Maklumat produk



Senarai Parameter

item Model mesin pelarik unit CK46-4+4+Y CK52-4+4+Y
Skop pemprosesan Berayun atas katil mm Ø 500
Panjang bulatan luar pusingan maksimum mm 320
Diameter bar maksimum mm Ø 45 Ø 51 ~ 55
paksi utama Jenis kepala gelendong
A2-5 A2-6
Diameter lubang gelendong mm Ø 56 Ø 66
Kelajuan gelendong maksimum rpm 6000 (ditetapkan kepada 4500) 4500 (ditetapkan kepada 3500)
suapan Perjalanan berkesan paksi X/Z/Y mm 800/470/260

Pergerakan pantas maksimum paksi X/Z/Y		 m/min 24 (Tetapan 18)/24 (Tetapan 18)/15 (Tetapan 8)
Rod skru paksi X/Z/Y mm 32/32/25
Rel paksi X/Z/Y mm 35/35/25
Menara pisau
 Lapan stesen menara PCS 8 stesen, boleh dilengkapi dengan pemegang alat lubang dua, pilihan dengan 12 stesen
Ketua kuasa Borang pemegang alat kepala kuasa
ER25
Alat kepala kuasa PCS Z-axis 4+X-axis 4, dengan 4 pemegang alat tetap tambahan dipasang
Kelajuan maksimum kepala kuasa rpm 6000 (ditetapkan kepada 4000), boleh digunakan untuk memproses produk daripada 4000
Jarak antara aci kepala kuasa dan aci mm 65
jentera elektrik Kuasa/tork motor utama KW/Nm Generasi baharu 7.5KW, 47.75NM. Bahagian keluli dengan kapasiti pemprosesan melebihi 80 boleh pilihan dilengkapi dengan 11KW, 70.03Nm
kuasa motor paksi X/Z/Y/tork KW/Nm 1.3KW/8.39NM
Kuasa motor kepala kuasa X/Z/tork KW/Nm 1.7 KW/8NM
Kelajuan maksimum motor kepala kuasa rpm 5000
lain Peranti brek kedudukan gelendong
tekanan hidraulik
Kecondongan katil ° 35°
Alat mesin panjang X lebar X tinggi mm 2200X1580X1900
Jumlah berat keseluruhan mesin KG 3430
Jumlah kuasa kw 13
Purata penggunaan kuasa kw/j 2

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama Gambarajah skematik Standard kilang
Pukulan jejari gelendong Kesan kehabisan kon luar 0.0035
Kedudukan ulangan paksi-X Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Z
Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.003
Kedudukan ulangan paksi Y Kesan kedudukan berulang pada paksi Y. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.004
kedudukan ulangan paksi C Kesan kedudukan semula titik tetap paksi-C, perhatikan: mula-mula meramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 20 saat arka
Kedudukan paksi C berputar   Kesan ketepatan kedudukan rawak paksi-C, perhatikan: mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian semak tetapan berulang 72 saat arka
Pukulan pengapit kepala kuasa Pukulan kon 0.015
Pukulan pengapit kepala kuasa
Mengapit pukulan 0.01
Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
