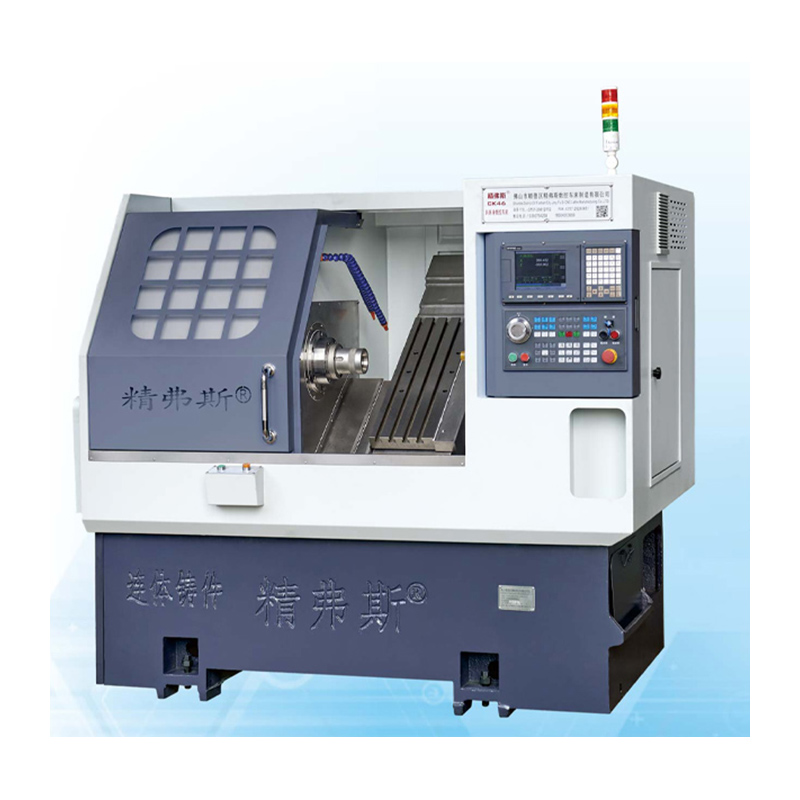

Penggabungan Milling CNC Lathe

Aspek penentuan kompaun Jingfusi® CNC Lathe adalah pembinaan batu-padat dan berdaya tahan. Ini memastikan bahawa, tanpa mengira beban kerja yang paling menuntut, ia mengekalkan ketepatan yang tidak berbelah bahagi dan prestasi yang konsisten. Mempunyai katil berat dan landasan panduan linear, mesin ini dibuat untuk umur panjang dan menyampaikan hasil yang boleh dipercayai yang melampaui semua jangkaan.

Model:CK76DTY

Hantar Pertanyaan

Penerangan Produk

Pengenalan Pengeluaran Pengeluaran CNC Lathe Pengilangan CNC

Komponen giliran pengukuran berkualiti tinggi CNC Lathe yang dibekalkan oleh pengilang Jingfusi® adalah penyelesaian utama untuk pemesinan dan fabrikasi ketepatan.

Secara asasnya, nilai teras kompaun pemilikan canggih ini adalah untuk memberikan ketepatan, kecekapan dan fleksibiliti yang tidak dapat ditandingi untuk mengatasi masalah proses pembuatan moden. Lathe giliran kilang CNC kami menggunakan teknologi canggih untuk melakukan pelbagai operasi dengan tepat dan cepat seperti beralih, penggilingan, penggerudian dan mengetuk.

Bukan itu sahaja, pengubahsuaian pengilangan CNC Lathe juga dilengkapi dengan motor spindle berkelajuan tinggi untuk memastikan kelajuan pemotongan yang lebih cepat dan lebih tepat semasa pemprosesan. Ciri ini amat kritikal dalam tugas pemesinan kompleks kerana ia dapat mengurangkan masa kitaran pengeluaran sambil mengekalkan ketepatan yang tinggi.

Lebih-lebih lagi, sistem kawalan CNC terbina dalam alat mesin ini mengamalkan reka bentuk yang mesra pengguna, menjadikannya mudah dan pantas untuk pengendali dan pengendali yang berpengalaman untuk menyelesaikan persediaan dan operasi pemesinan. Ciri ini menjadikannya pilihan yang ideal untuk bengkel, perniagaan kecil dan juga loji pembuatan yang besar.

Satu lagi kemuncak dari kompaun pengilangan CNC Lathe adalah keupayaan pemprosesannya yang kuat. Dengan ayunannya yang besar di atas katil dan jarak jauh di antara pusat, ia dapat dengan mudah mengendalikan kerja -kerja besar pelbagai saiz dan bentuk untuk memenuhi hampir semua keperluan pemesinan.

Senarai Parameter Lathe Kompaun Milling-Milling

item	Model pelarik	unit	CK46DTY	CK52DTY
Skop pemprosesan	Diameter putaran maksimum gelendong	mm	Ø 600
	Panjang bulatan luar maksimum	mm	300
	Diameter bar maksimum	mm	Ø 45	Ø 55
paksi utama	Kelajuan gelendong maksimum	r/min	6000 (tetapan 4500)	4200 (tetapan 3500)

	Jenis kepala gelendong		A2-5	A2-6
	Spindle melalui diameter lubang	mm	Ø 56	Ø 66
suapan	Strok maksimum x/z/y paksi	mm	800/400/± 60


	Kepala kuasa 90 ° melewati pusat gelendong	mm	60
	Pergerakan cepat maksimum paksi x/z/y	m/my	24 (tetapan 18) / 24 (tetapan 18) / 15 (tetapan 12)
	Rod skru paksi x/z/y	mm	32/32/32
	Trek roller paksi x/z/y	mm	35/35/35
Turret Kuasa	Model Turret Kuasa (Turret Kuasa)	Bmt	BMT45, pilihan BMT55

	Collet kepala kuasa	Adalah	ER25
	Saiz Pemegang Alat Tetap	mm	25x25
	Melahirkan pemegang diameter shank	mm	Ø25
Tailstock	Kuasa/tork motor utama	Kw / nm	7.5 kW/dinilai 47nm	11kW/Rated 72nm


	X/Z/Y Axis Motor Power/Tork	Kw / nm	Yaskawa 1.8kW/11.5n. Generasi baru pilihan2.4 kW/dinilai 11.5nm
	Kelajuan maksimum motor kuasa turret	r/min	80000 ° (kepala kuasa ≤7000 perubahan, 90 ° kepala kuasa ≤6000 perubahan)
	Kuasa/tork motor kepala kuasa	Kw / nm	8.5 kW/dinilai 16.5nm
	Kuasa/tork alat turret menukar motor	Kw / nm	Generasi baru1.0 kW /3.1nm
yang lain	Peranti brek kedudukan spindle		tekanan hidraulik


	Kecenderungan katil	°	35 °
	Panjang alat mesin x lebar x ketinggian	mm	2200x1500x1900
	Jumlah berat mesin keseluruhan	Kg	3900kg
	Jumlah kuasa	kw	15
	Penggunaan kuasa purata	Kw / h	3

Ketepatan alat mesin

Ketepatan Mesin, Standard Faktor Jingfus:
Item ujian utama	Rajah skematik	Standard kilang


Pukulan radial gelendong		Mengesan larian luar kon	0.0035


Kedudukan berulang paksi x		Mengesan kedudukan berulang paksi x. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi z		Mengesan kedudukan berulang pada paksi z. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.003


Kedudukan berulang paksi y		Mengesan kedudukan berulang pada paksi y. Nota: Mula -mula meramalkan kira -kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang.	0.004


Posisi berulang paksi C		Mengesan semula titik tetap paksi C, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang	20 arka detik


Rotar kedudukan paksi C		Mengesan ketepatan kedudukan rawak paksi c, Nota: Pertama meramalkan kira-kira 50 kali untuk mengimbangi kesilapan enjin sejuk dan enjin panas, dan kemudian periksa tetapan berulang	72 arka detik


Pukulan pengapit kepala kuasa		Mengalahkan kerucut	0.015

Pukulan pengapit kepala kuasa		Mengepam pemukul	0.01

Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi x/z/y, ia akan ditentukan pada masa menulis kontrak. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal kilang Jingfusi.
