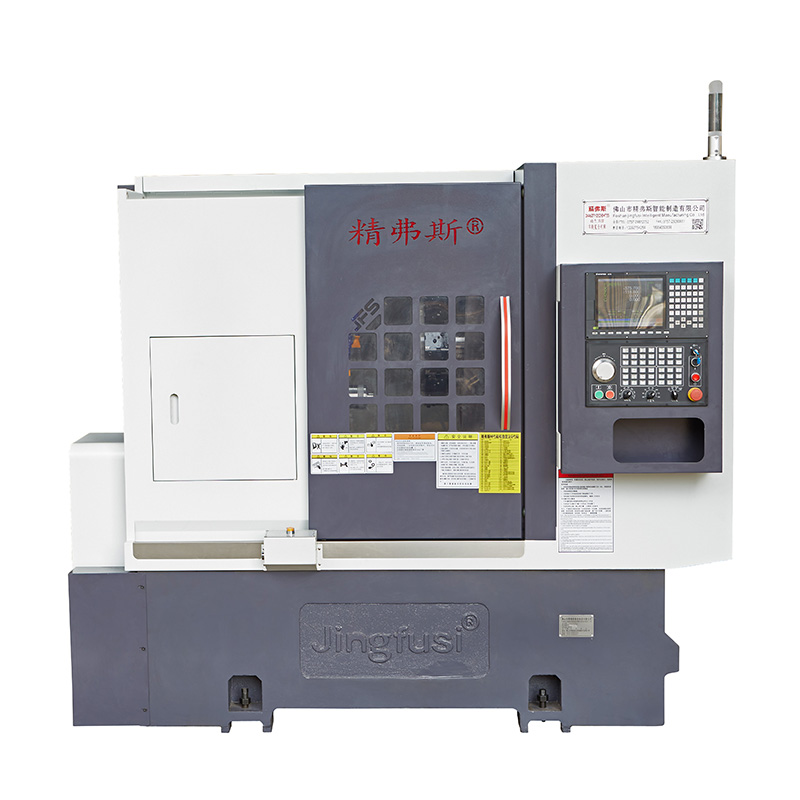

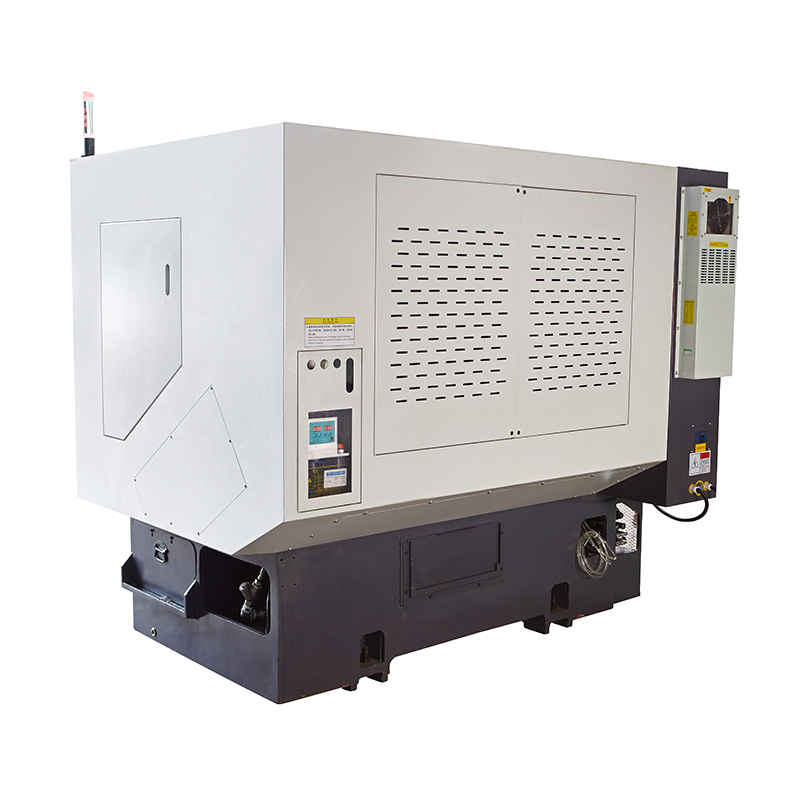

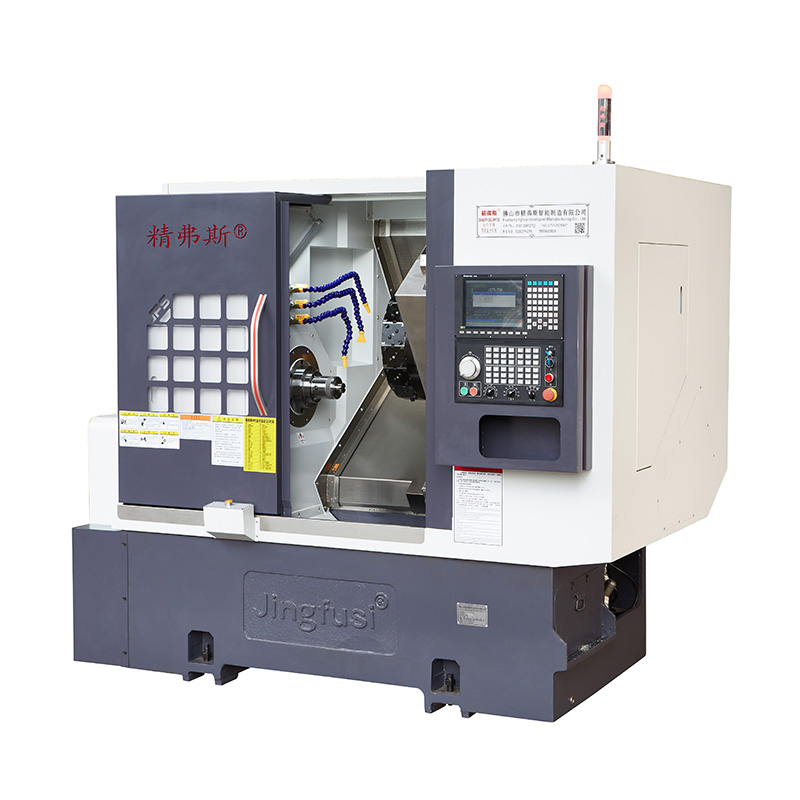

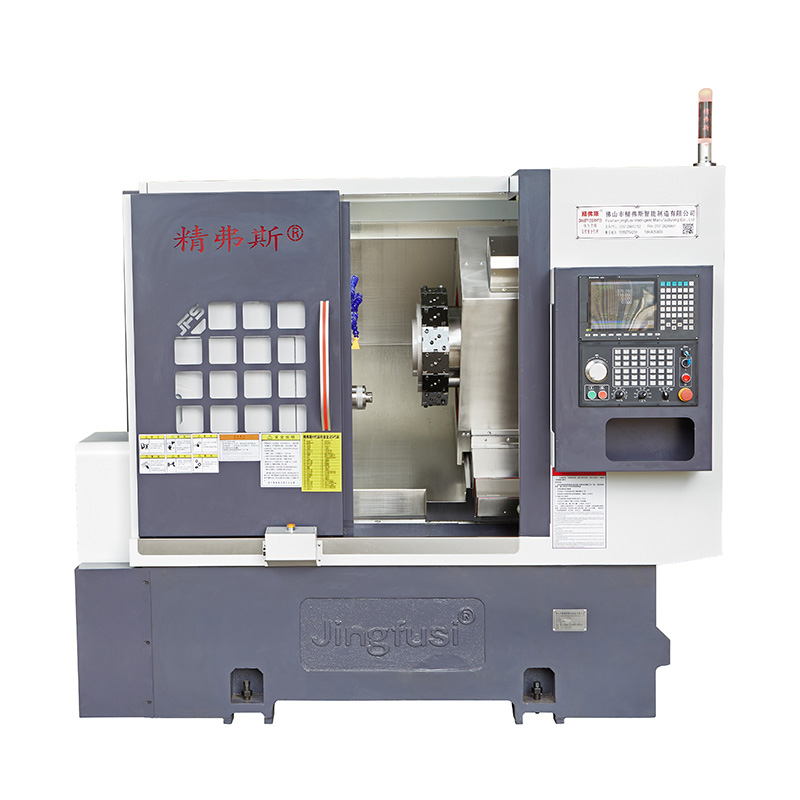

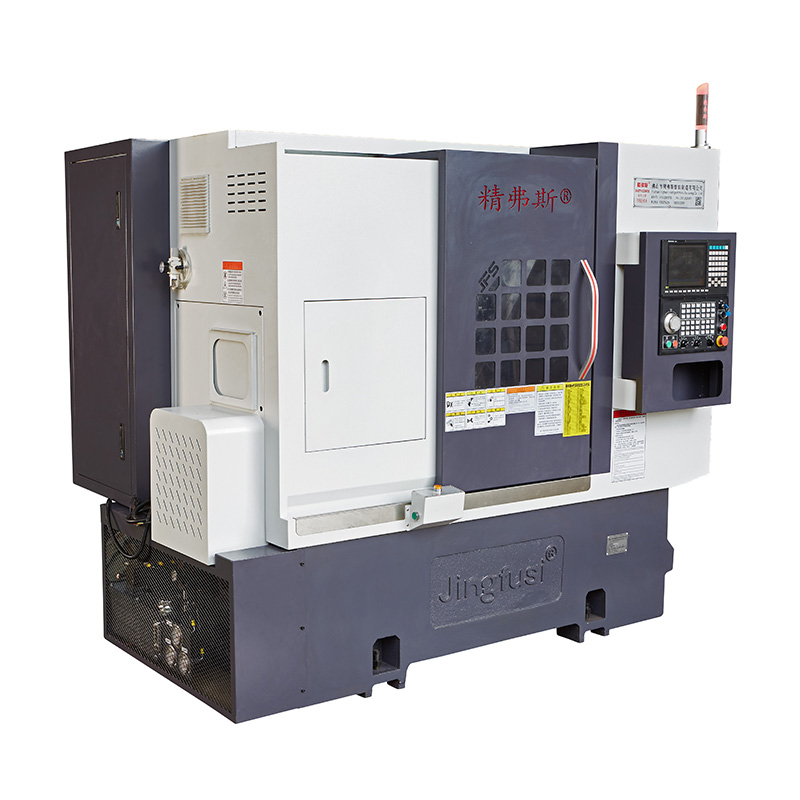

Mesin Gabungan Pemusing Turret dan Pengilangan
  • Mesin Gabungan Pemusing Turret dan Pengilangan - 0 Mesin Gabungan Pemusing Turret dan Pengilangan - 0
  • Mesin Gabungan Pemusing Turret dan Pengilangan - 1 Mesin Gabungan Pemusing Turret dan Pengilangan - 1
  • Mesin Gabungan Pemusing Turret dan Pengilangan - 2 Mesin Gabungan Pemusing Turret dan Pengilangan - 2
  • Mesin Gabungan Pemusing Turret dan Pengilangan - 3 Mesin Gabungan Pemusing Turret dan Pengilangan - 3
  • Mesin Gabungan Pemusing Turret dan Pengilangan - 4 Mesin Gabungan Pemusing Turret dan Pengilangan - 4

Mesin Gabungan Pemusing Turret dan Pengilangan

Sebagai pengilang Turret Turning dan Milling Combined Machines berkualiti tinggi profesional, anda boleh yakin untuk membeli Turret Turning dan Milling Combined Machines dari kilang kami dan kami akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya.

Model:CK76T-600

Hantar Pertanyaan

Penerangan Produk


Anda dialu-alukan untuk datang ke kilang kami untuk membeli Mesin Gabungan Turret Turning dan Milling yang dijual terkini, harga rendah dan berkualiti tinggi. Kami berharap dapat bekerjasama dengan anda.

Maklumat produk



Senarai Parameter

projek Kandungan unit CK52T-600 CK76T-600 CK46T-600
Skop pemprosesan Diameter putaran maksimum gelendong mm Ø 800
jenis blok mm Ø 180 ~400
Panjang pusingan maksimum mm 560
Diameter bar maksimum mm Ø 51 ~ 55 Ø 72 Ø 45
paksi utama
 Jenis kepala gelendong
A2-6 A2-8 A2-5
Diameter lubang gelendong mm Ø 66 Ø 86 Ø 56
Kelajuan gelendong maksimum rpm 4200 3200 6000
Kelajuan set gelendong rpm 1 ~ 3500 1 ~2500 1 ~4500
suapan Perjalanan maksimum paksi X/Z mm 230/600
Strok berkesan paksi Z mm 570
Pergerakan pantas maksimum paksi X/Z m/min 24
Tetapan paksi X/Z untuk pergerakan pantas m/min 16/18
Spesifikasi skru penggelek paksi X/Z mm 40
Spesifikasi tolok paksi X/Z mm 35/45
Turret servo dua belas kedudukan Ketinggian pusat menara servo dua belas kedudukan
100
Menara pisau bertentangan tepi (diameter luar) mm 385
Ketinggian tengah turet mm 100
Bilangan bilah turet menetapkan 12
Diameter gangguan pemprosesan alat bersebelahan mm Ø180
Saiz pemegang alat tetap mm 25X25
Diameter pemegang pemegang pisau mm Ø25
jentera elektrik Kuasa/tork motor utama KW/Nm 11KW/berkadar 72Nm 15KW/berkadar 98Nm 7.5 KW/berkadar 47Nm
Kuasa/tork motor paksi X/Z KW/Nm Yaskawa 1.8KW/11.5Nm. Pilihan generasi baharu 2.4 KW/berkadar 11.5Nm
Kuasa/tork alat turret menukar motor KW/Nm Generasi baharu 1.0 KW/3.1NM
Kuasa motor sistem penyejukan KW 0.3
Kuasa motor sistem penyejukan tekanan tinggi KW 3
Tailstock Strok stok ekor mm 420
Pukulan maksimum pin ejektor stok ekor mm 100
Borang pemacu pin ejector Tailstock
Hidraulik, ketegaran yang kuat
Tailstock atas jarum lubang tirus MK Mohs 5 #, tidak berayun atau meledingkan semasa pemesinan ketepatan.
Jarak maksimum antara hujung dan chuck mm 690
lain Kecondongan katil ° 30° atau 15°
Alat mesin panjang X lebar X tinggi mm 2500X1600X1700
Jumlah berat keseluruhan mesin KG Jumlah berat keseluruhan mesin ialah 4500KG, dengan jumlah berat pilihan sebanyak 3500KG, tolak 10000 yuan
Jumlah kuasa kw 20
Purata penggunaan kuasa kw/j 3

Ketepatan Alat Mesin

Ketepatan mesin, standard faktor Jingfus ：
Item ujian utama Gambarajah skematik Kaedah pengesanan
 Standard kilang
Pukulan jejari gelendong Kesan kehabisan kon luar 0.0025
Kedudukan ulangan paksi-X Kesan kedudukan berulang paksi-X. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.0025
Kedudukan ulangan paksi Z
Kesan kedudukan berulang pada paksi Z. Nota: Mula-mula ramalkan kira-kira 50 kali untuk mengimbangi ralat enjin sejuk dan enjin panas, dan kemudian mengesan kedudukan berulang. 0.0025
Jika pelanggan ingin menguji ketepatan ISO atau VD1 paksi X/Z/Y, ia hendaklah ditentukan semasa kontrak ditulis. Pelanggan mesti menguji item ini pada masa yang sama penerimaan awal Kilang Jingfusi.
